In der modernen Industrie ist die präzise Messung von Beschichtungen sehr wichtig. Unternehmen in der Automobilbranche, Korrosionsschutz und Elektronik brauchen zuverlässige Methoden. Sie müssen sicherstellen, dass die Oberflächenqualität gut ist.
Die richtige Dicke einer Lackierung oder Beschichtung ist entscheidend. Sie beeinflusst nicht nur das Aussehen, sondern auch die Funktionalität und Haltbarkeit des Produkts.
Eine gute Oberflächenqualität erfordert genaue Kontrolle. Wenige Mikrometer können große Auswirkungen haben. Deshalb ist professionelle Qualitätskontrolle wichtig für alle, die Oberflächen beschichten.
Dieser Artikel zeigt sieben bewährte Messmethoden. Es gibt Methoden wie magnetische, optische und mechanische Verfahren. Jede hat ihre eigenen Vorteile für verschiedene Anwendungen.
Die richtige Technik zu wählen, hängt von Material, Beschichtung und Messgenauigkeit ab.
Wichtige Erkenntnisse
- Präzise Dickenmessungen sind essentiell für optimale Oberflächenqualität und Produktsicherheit
- Sieben verschiedene Messverfahren stehen für unterschiedliche Beschichtungsarten zur Verfügung
- Die richtige Methodenwahl hängt vom Material und den Qualitätsanforderungen ab
- Professionelle Messtechnik ermöglicht die Einhaltung von Industriestandards und Normen
- Regelmäßige Qualitätskontrollen optimieren Beschichtungsprozesse und reduzieren Ausschuss
- Moderne Messgeräte bieten hohe Präzision für verschiedene Oberflächen und Lackierungen
Warum präzises Schichtdicken messen entscheidend ist
In der modernen Oberflächentechnik ist die genaue Kontrolle der Schichtdicke sehr wichtig. Zu dünne Schichten schützen nicht genug und verkürzen die Lebensdauer von Bauteilen. Zu dicke Schichten verschwenden Material und erhöhen die Kosten.
Der Korrosionsschutz ist bei vielen industriellen Anwendungen sehr wichtig. Eine zu dünne Schicht lässt Feuchtigkeit und aggressive Medien zum Grundmaterial vordringen. Das führt zu Rostschäden, die teure Reparaturen oder komplette Bauteilausfälle nach sich ziehen.
Bei Aluminium ist die Dicke der Schutzschicht besonders kritisch. Dieses Leichtmetall reagiert empfindlich auf Umwelteinflüsse. Nur eine präzise gespritzte Beschichtung garantiert langfristigen Korrosionsschutz und erhält die technischen Eigenschaften des Materials.

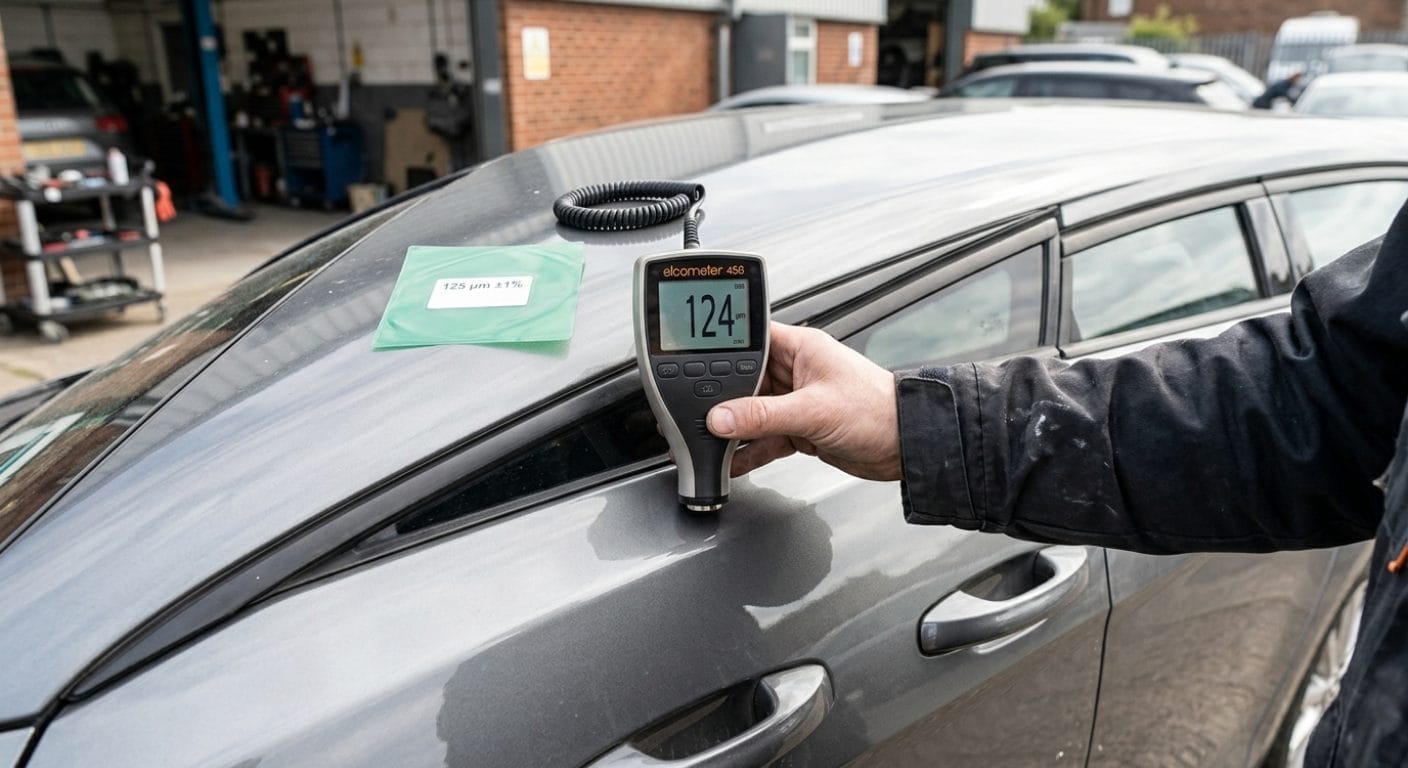

In der Automobilindustrie ist die exakte Messung lackierter Oberflächen unverzichtbar. Die Lackschichtdicke beeinflusst nicht nur die Ästhetik, sondern auch den Schutz vor Steinschlägen und Witterungseinflüssen. Moderne Spritztechnik ermöglicht reproduzierbare Ergebnisse, doch nur durch kontinuierliche Messung lässt sich die Qualität sicherstellen.
- 12 Schallgeschwindigkeiten für verschiedene Materialien, 12 Dickenmessdaten speichern und abrufen
- Das Ultraschall-Dickenmessgerät ist ein intelligentes Handprodukt, das das Ultraschall-Messprinzip anwendet und von einem Mikroprozessor gesteuert wird und eine schnelle und präzise Dickenmessung für die meisten Industriematerialien ermöglicht.
- 【Schichtdickenmessgerät für Autolacke】 Das Schichtdickenmessgerät dient zum Messen der Dicke des plattierten und beschichteten Blechs auf Metall, z. B. Lack / Email / Chrom auf Stahl, Lack und Eloxalbeschichtung auf Aluminium / Kupfer
- 【Automatisches Ablesen】 Mit Dual-Technologie entwickelt, ermöglichen sie die automatische Erkennung von Eisen- und Nichteisen-Substraten, mit denen die Lackdicke von Autolacken zerstörungsfrei gemessen werden kann
- zur schnellen Messung von Beschichtungen
- für Beschichtungen auf Aluminium, Eisen und Nichteisenmetallen
- Für Eisen- und Nichteisenmetalle
- Magnetfluss- und Wirbelstrommessung
- 【Professionelle Autolackmessung】: Diese Dickenmessgeräte werden zur Messung der Dicke von Metallbeschichtungen und -überzügen verwendet, z. B. Farbe, Emaille und Verchromung auf Stahl sowie Farbe und anodische Oxidschichten auf Aluminium und Kupfer. Die eingebaute Zwei-Prinzip-Sonde mit magnetischer Induktion und Wirbelstrom erkennt automatisch den Metalluntergrund. Professionelle Leistung bei der Messung der Lackdicke auf Automobiloberflächen.
- 【1um Genauigkeit】: Dieses Schichtdickenmessgerät hat eine ultrapräzise Auflösung von 1um für die Messung von FE- und NFE-Beschichtungen sowie von Automobilbeschichtungen von 0 bis 2000um. Messungen sind in um, mm und Mils möglich, was das Gerät sehr anpassungsfähig macht. Null- und Mehrpunktkalibrierung für verbesserte Messgenauigkeit.
- 【Hohe Präzision】Digitales Schichtdickenmessgerät Mit hochpräziser Genauigkeit von ±(3%+1µm) und einem großen Messbereich von 0-2000 µm.Gewährleistet jedes Mal korrekte Ergebnisse.
- 【Automatische Erkennung】Die integrierte Präzisionssonde nutzt elektromagnetische Induktion und den Wirbelstromeffekt. Sie erkennt das Basismaterial automatisch und startet die Messung sofort – kein manuelles Umschalten erforderlich, vermeidet Bedienfehler.
Wirtschaftliche Aspekte machen präzise Messungen zusätzlich relevant:
- Materialoptimierung: Vermeidung von Überbeschichtung reduziert den Verbrauch teurer Lacke und Beschichtungsmaterialien
- Prozesseffizienz: Optimierung der Spritzverfahren durch Rückmeldung aus Messdaten
- Qualitätssicherung: Einhaltung von Normen und Kundenspezifikationen
- Fehlerprävention: Frühzeitige Erkennung von Abweichungen im Produktionsprozess
Die moderne Oberflächentechnik setzt auf datengestützte Prozesssteuerung. Präzise Schichtdickenmessungen liefern die notwendigen Informationen, um Spritzverfahren kontinuierlich zu verbessern. Unternehmen können so Ausschuss reduzieren und die Produktqualität nachweislich steigern.
Normen und Spezifikationen schreiben häufig exakte Schichtdicken vor. Wer diese Vorgaben nicht einhält, riskiert Reklamationen, Haftungsansprüche oder den Verlust von Zertifizierungen. Für qualitätsbewusste Unternehmen ist die Investition in präzise Messtechnik deshalb keine Option, sondern eine Notwendigkeit.
Auch bei der Verarbeitung von Flüssigkeit in Beschichtungsprozessen spielt die Messgenauigkeit eine zentrale Rolle. Die Viskosität und Auftragsmenge beeinflussen die finale Schichtdicke erheblich. Nur durch systematische Kontrolle lassen sich konstante Ergebnisse über lange Produktionsläufe hinweg garantieren.
Grundlagen der Schichtdickenmessung
Die Qualitätskontrolle beginnt mit Wissen über Schichtdicken. Beschichtungstechnologien entwickeln sich ständig weiter. Deshalb sind präzise Messverfahren wichtig.
Die Verbindung zwischen Auftragstechnik und Messtechnologie ist untrennbar. Moderne Beschichtungsverfahren nutzen verschiedene Parameter. Diese beeinflussen, wie genau gemessen werden muss.
Definition und Messbereiche der Schichtdicke
Die Schichtdicke ist die vertikale Distanz zwischen Substratoberfläche und Beschichtung. Sie variiert je nach Anwendungsbereich. In der Halbleiterindustrie sind Schichten sehr dünn, bei Schutzbeschichtungen dicker.
Der Auftragsprozess beeinflusst die Schichtdicke. Bei Zerstäubung entstehen feine Partikel, die sich auf dem Substrat ablagern. Druckluft sorgt für eine kontrollierte Verteilung.
Die Qualität des Sprühnebels ist wichtig. Ein feiner Luftdruck sorgt für eine homogene Verteilung der Partikel. Der Materialdruck muss präzise eingestellt werden.
Es gibt verschiedene Beschichtungstechnologien. Beim Zerstäuben mit Druckluft entsteht eine feine Zerstäubung. Diese Methode wird in der Automobilindustrie und im Korrosionsschutz verwendet.
Die Mangold-Technik ist ein spezieller Ansatz. Sie verwendet präzise Düsen für eine kontrollierte Materialverteilung. Diese Methode ist ideal für hochwertige Oberflächenveredelungen.
Es gibt drei Hauptkategorien für Messbereiche:
- Ultradünne Schichten: 1 nm bis 1 µm – typisch für mikroelektronische Anwendungen
- Dünne bis mittlere Schichten: 1 µm bis 100 µm – Standard in der Lackierung und Galvanik
- Dicke Schichten: 100 µm bis mehrere Millimeter – üblich bei Schutzbeschichtungen
Vergleich der Messverfahren
Messmethoden teilen sich in zerstörungsfreie und zerstörende Verfahren. Diese Unterscheidung ist entscheidend für die Wahl der richtigen Technik. Jeder Ansatz hat spezifische Vorteile.
Zerstörungsfreie Verfahren ermöglichen wiederholte Messungen am selben Bauteil. Sie sind ideal für die laufende Qualitätskontrolle. Sie erlauben eine 100-Prozent-Prüfung ohne Materialverlust.
Zerstörungsfreie Methoden dominieren in der laufenden Produktion. Sie sind wirtschaftlich und praktikabel. Für wissenschaftliche Untersuchungen werden oft zerstörende Verfahren verwendet.
Der Materialdruck beeinflusst nicht nur die Schichtdicke, sondern auch deren Struktur. Eine feine Zerstäubung erzeugt dichtere, homogenere Schichten. Diese Unterschiede müssen bei der Wahl der Messmethode berücksichtigt werden.
Moderne Produktionsumgebungen kombinieren beide Ansätze. Zerstörungsfreie Messungen überwachen den Prozess. Zerstörende Analysen sichern die Kalibrierung und Validierung. Diese Kombination sichert maximale Qualitätssicherung bei optimaler Wirtschaftlichkeit.
Die Wahl des Messverfahrens muss auch die Eigenschaften des Substratmaterials berücksichtigen. Magnetische Substrate erfordern andere Messtechniken als nichtmagnetische Materialien. Elektrisch leitfähige Beschichtungen verhalten sich anders als isolierende Schichten bei verschiedenen Messverfahren.
Zerstörungsfreie Messmethoden im Überblick
Zerstörungsfreie Messverfahren bieten Lösungen für viele Beschichtungsaufgaben. Sie ermöglichen wiederholbare und schnelle Messungen ohne Schäden am Bauteil. In der Industrie sind sie unverzichtbar.
Es gibt verschiedene physikalische Prinzipien hinter diesen Verfahren. Jedes Prinzip passt zu bestimmten Materialien und Schichtdicken. Die richtige Methode hängt von Substrat und Beschichtung ab.
Bei Airless-Spritzen wird Farbe ohne Druckluft aufgetragen. Der harte Airless-Spritzstrahl schafft dicke, gleichmäßige Schichten.
Die Airless-Technik wird oft in Produktionsumgebungen eingesetzt. Beim Airless-Spritzen müssen Schichtdicken regelmäßig kontrolliert werden. Luftunterstütztes Airless kombiniert verschiedene Technologien und benötigt spezielle Messverfahren.
Hochwertige Airless-Farbsprühgeräte sind in Produktionslinien zu finden. Die Beschichtungen müssen hohe Qualitätsstandards erfüllen. Präzise Messungen sichern die Qualität und verhindern Materialverschwendung.
Die Tabelle unten zeigt wichtige zerstörungsfreie Messverfahren und ihre Eigenschaften:
| Messverfahren | Physikalisches Prinzip | Geeignet für Substrate | Typischer Messbereich |
|---|---|---|---|
| Magnetisch-induktiv | Magnetfeldänderung | Eisenmetalle (Stahl, Eisen) | 0 – 15.000 µm |
| Wirbelstrom | Elektromagnetische Induktion | Nichteisenmetalle (Aluminium, Kupfer) | 0 – 3.000 µm |
| Ultraschall | Schallwellenlaufzeit | Alle festen Materialien | 0,1 – 50.000 µm |
| Röntgenfluoreszenz | Röntgenstrahlenanregung | Alle Materialien | 0,01 – 50 µm |
| Optische Interferometrie | Lichtwelleninterferenz | Transparente und reflektierende Schichten | 0,01 – 100 µm |
Bei der Auswahl des Messverfahrens sind viele Faktoren wichtig. Dazu gehören Substratmaterial, erforderliche Genauigkeit und Schichtdickenbereich. Auch wirtschaftliche Aspekte wie Kosten und Geschwindigkeit spielen eine Rolle.
Magnetische und elektromagnetische Verfahren sind bei Metallen beliebt. Sie messen schnell und genau. Für komplexere Anforderungen sind optische oder spektroskopische Methoden besser geeignet.
Ultraschallverfahren sind sehr vielseitig. Sie funktionieren bei vielen Substraten, unabhängig von deren elektrischen Eigenschaften. Das macht sie ideal für Kunststoffe oder Verbundmaterialien.
In den nächsten Abschnitten werden die einzelnen Messverfahren genauer erklärt. Jede Methode wird nach ihrer Funktionsweise, Anwendungsbereichen und Vorteilen vorgestellt. Diese Infos helfen, die richtige Messtechnik für Ihre Aufgabe zu finden.
Magnetische und elektromagnetische Messverfahren
Magnetische und elektrische Messungen sind wichtig für die Qualitätskontrolle. Sie helfen, beschichtete Oberflächen zu überprüfen, ohne sie zu beschädigen. Diese Methoden sind in der Industrie sehr verbreitet.
Zwei Hauptmethoden werden verwendet: magnetisch-induktiv und Wirbelstrom. Moderne Geräte kombinieren diese beiden Techniken. So können sie verschiedene Materialien prüfen.
- [Messung] Verwendet fortschrittliche elektromagnetische Induktion und Wirbelstrom für zuverlässige, zerstörungsfreie Schichtdickenmessungen auf verschiedenen Oberflächen
- [Datenverarbeitung] Erfasst und zeigt Durchschnitts-, Maximal-, Minimalwerte und Unterschiede an, speichert bis zu 50 Datenpunkte für eine gründliche Analyse
- [Vielseitigkeit] Anwendbar für Automobil-, Fahrrad-, Möbel- und verschiedene Industriebereiche wie Herstellung und Qualitätskontrollen
- [Display] Großer LCD-Bildschirm bietet klare Messwerte in µm, mm oder mils, /plus Metalltyp und Batteriestatus für einfache Überwachung
- [Energiesparend] Automatische Abschaltung nach 3 Minuten Inaktivität, um die Batterielebensdauer zu verlängern und gleichzeitig die Bereitschaft für Aufgaben zu erhalten
1. Magnetisch-induktives Verfahren
Das Verfahren nutzt die Magnetismus des Substrats, um Schichtdicken zu messen. Es ist besonders gut für nichtmagnetische Schichten auf ferromagnetischen Materialien. Die Ergebnisse sind schnell und sehr genau.
Funktionsweise und Messprinzip
Ein Magnetfeld wird an der Beschichtungsoberfläche erzeugt. Die Stärke dieses Feldes hängt vom Abstand zur Unterlage ab. Je dicker die Schicht, desto schwächer das Magnetfeld.
Ein Permanentmagneten oder Elektromagneten in der Messsonde misst die magnetische Flussdichte. Sensoren erfassen diese Werte und wandeln sie in Schichtdicken um.
Die Geräte werden auf Referenzproben kalibriert. So können sie verschiedene Materialkombinationen messen. Die Messzeit liegt meist unter einer Minute.
Anwendungsbereiche und Substrate
Diese Methode ist vor allem bei Stahlsubstraten zu finden. Es wird für Lackschichten, Zinkbeschichtungen und mehr verwendet. Besonders wichtig ist es für den Korrosionsschutz.
Es wird in Beschichtungsanlagen für geerdete Werkstücke eingesetzt. Beim elektrostatischen Spritzen werden Partikel aufgebracht. Dann prüft die Methode die Schichtdicke.
- Automobilindustrie: Lackschichtmessung auf Karosserien
- Bauwesen: Korrosionsschutzbeschichtungen auf Stahlkonstruktionen
- Verzinkungsindustrie: Zinkschichtdicken auf Stahlblechen
- Maschinenbau: Kunststoffbeschichtungen auf Stahlkomponenten
Vorteile und Grenzen
Vorteile des magnetisch-induktiven Verfahrens:
- Hohe Messgeschwindigkeit ermöglicht schnelle Qualitätskontrollen
- Robuste Bauweise für raue Industrieumgebungen
- Einfache Bedienung ohne aufwendige Schulung
- Kostengünstige Geräte mit langer Lebensdauer
- Zuverlässige Lösung für Serienproduktion
Grenzen und Einschränkungen:
- Schwierigkeiten bei sehr dünnen Schichten unter 1 µm
- Unebene oder stark gekrümmte Oberflächen reduzieren die Genauigkeit
- Nur auf ferromagnetischen Substraten anwendbar
- Randeffekte bei kleinen Bauteilen können Messungen beeinflussen
2. Wirbelstromverfahren
Das Wirbelstromverfahren basiert auf elektromagnetischer Induktion in leitfähigen Materialien. Es misst nichtleitende Schichten auf Nichteisenmetallen. Besonders wichtig ist es für Aluminiumsubstrate.
Funktionsweise und Messprinzip
Eine Hochfrequenzspule erzeugt ein elektromagnetisches Feld. Dieses Feld induziert Wirbelströme im Substrat. Die Wirbelströme verändern die Impedanz der Messspule.
Die nichtleitende Schicht beeinflusst die Wirbelströme. Je dicker die Schicht, desto schwächer die Wirbelströme. Moderne Geräte messen dies präzise.
Hochfrequente Wechselfelder ermöglichen präzise Messungen. Die Auswertung wandelt die Impedanzänderung in Schichtdicken um. Geräte kompensieren auch Temperatureinflüsse.
Anwendungsbereiche und Substrate
Das Wirbelstromverfahren eignet sich für Nichteisenmetalle. Es misst Lackschichten und mehr. Besonders wichtig ist es für elektrostatische Beschichtungen auf Aluminium.
Beim elektrostatischen Spritzen werden Partikel aufgebracht. Der Umgriff-Effekt sorgt für gleichmäßige Verteilung. Die Wirbelstrommessung prüft die Schichtdicke genau.
Es gibt viele Anwendungen für dieses Verfahren:
- Luft- und Raumfahrt: Beschichtungen auf Aluminiumstrukturen
- Elektronikindustrie: Isolierschichten auf Kupfer-Leiterbahnen
- Fahrzeugbau: Pulverbeschichtungen auf Aluminiumfelgen
- Architektur: Eloxalschichten auf Aluminiumprofilen
Vorteile und Grenzen
Hauptvorteile des Wirbelstromverfahrens:
- Berührungslose Messung schont empfindliche Oberflächen
- Hohe Präzision auch bei sehr dünnen Schichten
- Schnelle Messzyklen für effiziente Produktionskontrollen
- Unempfindlich gegenüber leichten Oberflächenverschmutzungen
- Ideal für geerdete Substrate in elektrostatischen Beschichtungsprozessen
Einschränkungen der Methode:
- Nur auf elektrisch leitfähigen Substraten einsetzbar
- Kalibrierung erforderlich für verschiedene Substratmaterialien
- Beeinflussung durch Oberflächenrauheit möglich
- Höhere Anschaffungskosten als magnetisch-induktive Geräte
| Merkmal | Magnetisch-induktiv | Wirbelstrom |
|---|---|---|
| Substrattyp | Ferromagnetische Metalle (Stahl, Eisen) | Nichteisenmetalle (Aluminium, Kupfer) |
| Beschichtungsart | Nichtmagnetische Schichten | Nichtleitende Schichten |
| Messbereich | 1 µm bis 15 mm | 0,5 µm bis 3 mm |
| Genauigkeit | ±1-3% der Messung | ±1% der Messung |
| Anwendung | Korrosionsschutz, Lackierung | Eloxal, elektrostatische Beschichtungen |
Moderne Multifunktionsgeräte kombinieren beide Verfahren. Sie erkennen das Substratmaterial und wählen die passende Methode. So bietet man Flexibilität für viele Anwendungen.
Ultraschall-basierte Messverfahren
Ultraschalltechnologie ist super für dichte Schichten und Mehrschichtsysteme. Sie ist zuverlässig und präzise. Man kann Messungen machen, ohne das Material zu beschädigen.
Die Technologie ist vielseitig und wird in vielen Branchen verwendet. Sie liefert wichtige Daten bei komplexen Beschichtungen. Außerdem schont sie empfindliche Oberflächen.
3. Ultraschallmessung
Die Ultraschallmessung nutzt ein bewährtes physikalisches Prinzip. Hochfrequente Schallwellen durchdringen die Schichten und geben wertvolle Infos. Sie ist zerstörungsfrei und liefert genaue Ergebnisse.
- Das Ultraschall-Dickenmessgerät ist ein intelligentes tragbares Dickenmessgerät, das das Prinzip der Ultraschallmessung nutzt.
- Dieses Produkt wird durch einen Mikroprozessor gesteuert und misst die Dicke basierend auf dem Prinzip der Ultraschallimpulsreflexion.
- Wenn der von der Sonde ausgesendete Ultraschallimpuls durch das Messobjekt die Materialschnittstelle erreicht, wird der Impuls zur Sonde zurückreflektiert und die Dicke des Messmaterials wird durch genaue Messung der Ultraschallausbreitungszeit im Material bestimmt.
- Kann schnell und zerstörungsfrei die Dicke verschiedener Materialien messen.
- Dieses Produkt ist for viele verschiedene Industriebereiche geeignet und kann die Dicke hochdichter Materialien verschiedener Werkstoffe messen.
- 【Gute Arbeitsleistung】Dies ist ein intelligentes tragbares Ultraschall schichtdickenmessgerät. Das handliche Dickenmessgerät wird von einem Mikroprozessor gesteuert und nutzt das Prinzip der Ultraschallmessung, um die Dicke und Schallgeschwindigkeit verschiedener Materialien schnell, beschädigungsfrei und genau zu messen.
- 【Praktisches Werkzeug】Dieses Thickness Gauge Meter kann zur genauen Messung verschiedener Materialien oder Teile im Bereich der industriellen Produktion verwendet werden und kann auch verschiedene Rohrleitungen und Druckbehälter in Produktionsanlagen überwachen. Es lackdickenmessgerät für auto kann den Grad der Ausdünnung verschiedener Teile nach Korrosion während des Gebrauchs zeitnah und genau messen.
- 【Anwendungsbereich】Dieses digitale Dickenmessgerät kann für Metalle, Kunststoffe, Keramik, Glas und alle anderen guten Leiter von Ultraschallwellen verwendet werden, sofern zwei parallele Ober- und Unterseiten vorhanden sind. Mit reifenprofiltiefenmesser können Sie die Dicke von Aluminium, Kupfer, Gold, Harz, Wasser, Glyzerin usw. messen.
- 【Breite Anwendung】Unser digitaler Dickenprüfer kann in großem Umfang in der Fertigung, Metallverarbeitung, Wareninspektion und anderen Inspektionsbereichen eingesetzt werden. Für dieses Ultraschall Dickenmesser eignen sich alle Arten von Materialien, deren Ultraschallwellen sich mit konstanter Geschwindigkeit ausbreiten und die reflektierten Wellen von der Rückseite unterscheiden können.
- 【Kundendienst】Wir stehen hinter all unseren Artikeln mit lackschichtdickenmessgerät garanties und versprechen, Ihnen die beste Kundenbetreuung zu bieten! Bei Problemen mit unserem Dickenmessgeräts kontaktieren Sie uns bitte per E-Mail. Wir werden unser Bestes tun, um innerhalb von 24 Stunden zu antworten.
Funktionsweise und Messprinzip
Das Prinzip basiert auf den akustischen Eigenschaften von Materialien. Ein Ultraschallimpuls wird in das Material gesendet und reflektiert an Grenzflächen. So kann man die Schichtdicke genau berechnen.
Der Sensor sendet Schallwellen mit Frequenzen zwischen 5 und 50 MHz. An jeder Grenze erfolgt eine Teilreflexion. Das Messgerät erfasst diese Echos mit hoher Genauigkeit.
Die Geschwindigkeit der Schallwellen hängt vom Material ab. Durch Kalibrierung erreicht man hohe Genauigkeit. Moderne Geräte berechnen die Dicke automatisch und zeigen sie sofort an.
Anwendungsbereiche und Mehrschichtmessung
Die Ultraschalltechnologie ist super für die Analyse von Mehrschichtsystemen. Sie kann einzelne Lagen genau unterscheiden. Das macht sie unverzichtbar für die Qualitätskontrolle.
In der Industrie werden Beschichtungen oft mit Hochdruckverfahren aufgetragen. Moderne Pumpen und Kolbenpumpen erzeugen hohe Drücke. Diese Drücke beeinflussen die Schichtstruktur.
Bei 530 bar entstehen andere Schichten als bei niedrigeren Drücken. Die Beaufschlagung mit Druckluft bei Hybridverfahren beeinflusst die Schichtcharakteristik. Materialien, die bei 150 bar zerstäubt werden, zeigen andere Eigenschaften als solche, die bei 530 bar zerstäubt wurden. Ultraschallgeräte erfassen diese Unterschiede zuverlässig.
Die Ultraschalltechnologie ermöglicht es uns, durch die gesamte Beschichtung hindurchzusehen, ohne sie zu beschädigen – ein unschätzbarer Vorteil in der modernen Qualitätssicherung.
Typische Anwendungsbereiche sind Kunststoffbeschichtungen, Gummierungen und Korrosionsschutzschichten. Auch mehrlagige Lackaufbauten lassen sich Schicht für Schicht analysieren. Die Methode eignet sich für nahezu alle Materialkombinationen.
Vorteile und Grenzen
Die Stärken der Ultraschallmessung liegen in ihrer universellen Anwendbarkeit. Sie funktioniert unabhängig vom Substratmaterial und der Beschichtungsart. Besonders bei dicken Schichten von mehreren Millimetern zeigt sie ihre Überlegenheit.
Weitere Vorteile umfassen:
- Mehrschichtfähigkeit – einzelne Lagen werden separat erfasst
- Große Messbereiche – von 50 µm bis zu mehreren Zentimetern
- Materialunabhängigkeit – funktioniert bei metallischen und nichtmetallischen Beschichtungen
- Schnelle Messung – Ergebnisse in Sekundenbruchteilen verfügbar
Die Methode zeigt jedoch auch Einschränkungen. Bei sehr dünnen Schichten unter 50 µm stößt die zeitliche Auflösung an ihre Grenzen. Stark poröse oder dämpfende Materialien können die Signalqualität beeinträchtigen.
Oberflächenrauheit kann die Messgenauigkeit beeinflussen. Ein guter Kontakt zwischen Sensor und Oberfläche ist essentiell. Kopplungsmittel wie Wasser oder Gel verbessern die Signalübertragung deutlich.
Trotz dieser Einschränkungen bleibt die Ultraschallmessung eine der vielseitigsten Methoden. Sie deckt einen breiten Anwendungsbereich ab und liefert zuverlässige Daten. Für Hochdruckbeschichtungen bei 530 bar ist sie oft die erste Wahl.
Optische und spektroskopische Verfahren
Optik und Spektroskopie kombinieren sich zu präzisen Schichtdickenanalysen. Diese Methoden messen berührungslos im Nanometerbereich. Sie sind ideal für empfindliche Oberflächen und komplexe Beschichtungen.
In der Qualitätssicherung sind diese Verfahren sehr wichtig. Sie werden bei traditionellen und modernen Auftragstechniken verwendet. Die Messung ist schnell, zuverlässig und beschädigt die Probe nicht.
4. Röntgenfluoreszenzanalyse
Röntgenfluoreszenzanalyse (RFA) ist vielseitig bei metallischen Beschichtungen. Sie misst Dicke und Zusammensetzung gleichzeitig. Das macht sie sehr wertvoll für die Qualitätskontrolle.
Funktionsweise und Messprinzip
Das Verfahren nutzt die Anregung von Röntgenstrahlung in der Schicht. Ein Röntgenstrahl regt Atome zur Emission spezifischer Strahlung an. Die Intensität dieser Strahlung zeigt die Schichtdicke.
Die emittierte Strahlung wird von Detektoren erfasst und analysiert. Jedes Element hat ein einzigartiges Spektrum. So kann man Dicke und Zusammensetzung bestimmen.
Moderne RFA-Geräte messen im Nanometerbereich. Die Messung dauert nur wenige Sekunden. Es ist vollständig zerstörungsfrei und kann mehrfach wiederholt werden.
Anwendungsbereiche und Präzision
In der Galvanikindustrie ist RFA unverzichtbar. Es kontrolliert Edelmetallbeschichtungen und Hartverchromungen. Elektronikfertigung nutzt es für Leiterbahnen und Kontaktschichten.
Bei mehrschichtigen Systemen zeigt RFA seine Stärken. Es analysiert einzelne Schichten in einem Verbund. Die Messgenauigkeit liegt bei ±3% bis ±5%.
Bei luftzerstäubenden Verfahren liefert RFA präzise Ergebnisse. Es erfasst selbst feinste Schichten, wie sie beim HVLP-Luftspritzen entstehen. Der Kompressor sorgt für eine gleichmäßige Auftragung.
Vorteile und Grenzen
RFA bestimmt Dicke und Zusammensetzung gleichzeitig. Das spart Zeit und Kosten. Es arbeitet berührungslos und eignet sich für Produktionslinien.
Die Hauptgrenze liegt bei nichtmetallischen Beschichtungen. Die Anschaffungskosten für RFA-Geräte sind hoch. Strahlenschutzvorschriften müssen strikt eingehalten werden.
5. Optische Interferometrie
Optische Interferometrie erreicht die höchste Messgenauigkeit. Sie nutzt die Wellennatur des Lichts zur präzisen Schichtdickenbestimmung. Diese Methode ist ideal für ultradünne und transparente Beschichtungen.
Funktionsweise und Messprinzip
Das Verfahren basiert auf der Interferenz von Lichtwellen an Grenzflächen. Ein Lichtstrahl trifft auf die Beschichtung und wird reflektiert. Der Rest wird am Substrat reflektiert.
Die reflektierten Wellen erzeugen Interferenzmuster. Aus dem Musterabstand lässt sich die Schichtdicke berechnen. Moderne Interferometer arbeiten mit verschiedenen Wellenlängen.
Anwendungsbereiche und Präzision
Halbleiterindustrie und Optik nutzen Interferometrie zur Kontrolle dünner Schichten. Dünnschichttechnologie profitiert ebenfalls. Die Messgenauigkeit liegt bei Sub-Nanometer-Bereichen.
Bei Luftbeschichtung oder Airmix oder Luftzerstäubung erfasst Interferometrie Schichtdicken präzise. Die Messgenauigkeit liegt bei ±0,1 nm bis ±1 nm.
Vorteile und Grenzen
Interferometrie erreicht unerreichte Messgenauigkeit. Es arbeitet berührungslos und beschädigungsfrei. Die Messung erfolgt in Echtzeit und kann automatisiert werden.
Transparente oder halbtransparente Schichten sind erforderlich. Bei stark streuenden Oberflächen stößt die Methode an Grenzen. Die Geräte sind kostenintensiv und erfordern stabile Umgebungsbedingungen.
| Verfahren | Messgenauigkeit | Schichttypen | Messbereich | Hauptanwendung |
|---|---|---|---|---|
| Röntgenfluoreszenzanalyse | ±3% bis ±5% | Metallische Beschichtungen, Mehrschichtsysteme | 0,1 μm bis 50 μm | Galvanik, Elektronik, Edelmetallschichten |
| Optische Interferometrie | ±0,1 nm bis ±1 nm | Transparente und halbtransparente Schichten | 10 nm bis 50 μm | Halbleiter, Optik, Dünnschichttechnologie |
| Kombinationsansatz | Abhängig vom Schichtsystem | Komplexe Mehrschichtsysteme | Variable Bereiche | Forschung, Entwicklung, Qualitätssicherung |
Beide Verfahren ergänzen sich ideal in der industriellen Praxis. RFA ist für metallische Systeme ideal, Interferometrie für transparente Schichten. Die Wahl hängt vom Beschichtungssystem ab.
Bei modernen Beschichtungsprozessen wie dem HVLP-Verfahren ist die Messmethode entscheidend. Die Schichten sind homogen und fein. Das Luftgemisch wird präzise gesteuert für optimale Ergebnisse.
Die Luftzerstäubung bei diesen Verfahren ermöglicht extrem gleichmäßige Schichtdicken. Optische und spektroskopische Messungen zeigen die hohe Qualität. Sie beweisen die Überlegenheit kontrollierter Auftragstechniken.
Mechanische und taktile Messverfahren
Mechanische Messverfahren sind wichtig für hohe Genauigkeit. Sie messen die Schichtdicke direkt und sind oft die Basis für andere Messmethoden. Besonders bei komplexen Systemen, die durch verschiedene Spritzverfahren aufgetragen wurden, bieten sie wertvolle Einblicke.
Bei der industriellen Praxis werden Beschichtungen oft mit verschiedenen Techniken erzeugt. Dabei arbeitet man mit viel Material und unterschiedlichen Druckverhältnissen.
Die Wahl des richtigen Spritzgeräts hängt von den spezifischen Anforderungen ab. Luftunterstützte Verfahren arbeiten bei Drücken von mehreren PSI und erzeugen besondere Oberflächenstrukturen. Diese müssen genau vermessen werden.
6. Mikrometerschnittverfahren
Das Mikrometerschnittverfahren ist eine der ältesten und zuverlässigsten Methoden. Es ermöglicht eine direkte mikroskopische Vermessung und liefert objektiv genaue Ergebnisse.
Funktionsweise und Messprinzip
Bei diesem Verfahren wird ein Schnitt senkrecht durch die Beschichtung bis zum Substrat geführt. Die Schnittfläche wird dann unter einem Mikroskop oder mit einem Tastschnittgerät untersucht.
Der Messvorgang erfolgt in mehreren Schritten. Zuerst wird die Probe eingebettet und der Querschnitt präpariert.
Nach dem Polieren der Schnittfläche kann die Schichtdicke direkt abgelesen werden. Moderne Tastschnittgeräte erfassen die Oberflächentopografie mit hoher Auflösung und ermitteln die Schichtdicke automatisch.
Das Mikrometerschnittverfahren ist in Qualitätslaboren und bei Schadensanalysen sehr verbreitet. Es eignet sich besonders für die Charakterisierung von Beschichtungen, die mittels unterschiedlicher Spritzverfahren aufgetragen wurden.
Die erreichbare Genauigkeit liegt typischerweise im Bereich von ±1 bis ±3 Mikrometern. Bei optimaler Probenvorbereitung und hochauflösenden Mikroskopen sind Messungen bis zu ±0,5 Mikrometern möglich.
Besonders wertvoll ist diese Methode bei Mehrschichtsystemen. Hier können einzelne Schichten separat vermessen und deren Haftung visuell beurteilt werden.
Vorteile und Grenzen
Die Vorteile des Mikrometerschnittverfahrens liegen in seiner Universalität und Zuverlässigkeit. Es funktioniert unabhängig von magnetischen, elektrischen oder optischen Eigenschaften der Materialien.
Weitere Stärken umfassen die Möglichkeit zur visuellen Inspektion der Schichtstruktur und die Eignung als Referenzmethode. Durch mikroskopische Untersuchung lassen sich auch Defekte, Poren oder Delaminationen erkennen.
Die mechanischen Messverfahren bleiben der Goldstandard für die Validierung anderer Messtechniken, da sie eine direkte, nachvollziehbare Bestimmung ermöglichen.
Die Nachteile sind jedoch signifikant. Die Methode ist zerstörend, zeitaufwendig und erfordert spezialisierte Probenvorbereitung.
Für Serienprüfungen ist das Verfahren nicht wirtschaftlich. Der gesamte Messprozess kann mehrere Stunden in Anspruch nehmen, was eine schnelle Qualitätskontrolle unmöglich macht.
7. Keilschnittverfahren
Das Keilschnittverfahren stellt eine Weiterentwicklung des klassischen Querschliffverfahrens dar. Es nutzt einen geometrischen Vergrößerungseffekt, um auch sehr dünne Schichten präzise messbar zu machen.
Funktionsweise und Messprinzip
Bei dieser Methode wird ein Schnitt unter einem definierten, flachen Winkel durch die Beschichtung geführt. Typische Schnittwinkel liegen zwischen 1° und 5°, wodurch die Schichtdicke optisch stark vergrößert erscheint.
Die geometrische Vergrößerung berechnet sich nach der Formel: Vergrößerungsfaktor = 1/sin(α). Bei einem Schnittwinkel von 3° ergibt sich beispielsweise eine 19-fache Vergrößerung der Schichtdicke.
Der Keilschliff wird mit speziellen Schleifgeräten oder durch Anschleifen mit einer Feile unter definiertem Winkel hergestellt. Nach dem Polieren lässt sich die verbreiterte Schicht unter dem Mikroskop vermessen.
Anwendungsbereiche und Genauigkeit
Das Keilschnittverfahren eignet sich besonders für sehr dünne Beschichtungen im Bereich von 0,5 bis 50 Mikrometern. In der Elektronik- und Halbleiterindustrie wird es häufig zur Charakterisierung galvanischer Schichten eingesetzt.
Auch beim konventionellen Schichten mit verschiedenen Spritztechniken liefert diese Methode wertvolle Ergebnisse. Die Genauigkeit hängt stark vom Schnittwinkel und der Messgenauigkeit des Mikroskops ab.
Bei optimalen Bedingungen sind Messgenauigkeiten von ±0,5 bis ±2 Mikrometern erreichbar. Die Reproduzierbarkeit ist gut, wenn die Probenvorbereitung standardisiert erfolgt.
Vorteile und Grenzen
Der Hauptvorteil liegt in der verbesserten optischen Auflösung durch die geometrische Vergrößerung. Sehr dünne Schichten werden messbar, die mit anderen mechanischen Verfahren schwer zu erfassen wären.
Das Verfahren erlaubt zudem die gleichzeitige Messung mehrerer Schichten in einem Mehrschichtsystem. Die visuelle Inspektion gibt Aufschluss über Schichthaftung und Homogenität.
Kunden können für spezifische Anwendungen ein bestimmtes Spritzgerät anfragen, um optimale Schichteigenschaften zu erzielen. Die mechanische Messung validiert dann die Qualität der aufgetragenen Beschichtung.
Die Grenzen entsprechen weitgehend denen des Mikrometerschnittverfahrens. Die Methode ist zerstörend, erfordert Fachkenntnisse und ist zeitintensiv.
Zusätzlich kann die Herstellung eines exakten Keilschliffs technisch anspruchsvoll sein. Abweichungen vom Sollwinkel führen zu systematischen Messfehlern, die korrigiert werden müssen.
| Kriterium | Mikrometerschnittverfahren | Keilschnittverfahren |
|---|---|---|
| Messprinzip | Senkrechter Querschnitt durch Beschichtung | Angeschrägter Schnitt unter definiertem Winkel |
| Genauigkeit | ±1 bis ±3 µm | ±0,5 bis ±2 µm |
| Messbereich | 5 bis 5000 µm | 0,5 bis 50 µm |
| Hauptvorteil | Universell einsetzbar, materialunabhängig | Optische Vergrößerung dünner Schichten |
| Hauptnachteil | Zerstörend, zeitaufwendig | Technisch anspruchsvolle Probenpräparation |
Beide mechanischen Messverfahren spielen eine wichtige Rolle in der modernen Qualitätssicherung. Sie werden hauptsächlich zur Kalibrierung zerstörungsfreier Methoden und für Sonderuntersuchungen eingesetzt, wenn höchste Genauigkeit gefordert ist.
In der Praxis ergänzen sich zerstörungsfreie und mechanische Verfahren optimal. Während zerstörungsfreie Methoden die Serienprüfung ermöglichen, liefern mechanische Verfahren die Referenzwerte für die Systemvalidierung.
Die Wahl zwischen beiden mechanischen Methoden hängt von der erwarteten Schichtdicke ab. Für Beschichtungen über 50 Mikrometern ist das Mikrometerschnittverfahren meist effizienter, während das Keilschnittverfahren bei sehr dünnen Schichten seine Stärken ausspielt.
Auswahlkriterien für die richtige Messmethode
Bei der Wahl der Messmethode sind viele Faktoren wichtig. Die richtige Methode hängt von den Anforderungen Ihrer Anwendung ab. Eine sorgfältige Bewertung mehrerer Kriterien führt zur besten Lösung.
Jede Messmethode hat ihre Stärken und Schwächen. Die Kenntnis dieser Eigenschaften hilft, eine fundierte Entscheidung zu treffen. Im Folgenden betrachten wir die wichtigsten Auswahlkriterien im Detail.
Materialabhängige Faktoren bei der Methodenwahl
Das Substratmaterial bestimmt, welche Messverfahren möglich sind. Magnetische Verfahren funktionieren nur auf ferromagnetischen Materialien wie Stahl. Wirbelstromverfahren sind für leitfähige Nichteisenmetalle wie Aluminium geeignet.
Die Art der Beschichtung beeinflusst die Wahl der Methoden stark. Metallische, organische oder keramische Schichten erfordern unterschiedliche Techniken. Mehrschichtsysteme stellen besondere Herausforderungen dar.
Es gibt viele Auftragstechniken neben airless. Luftschnitt- und luftlose Verfahren erzeugen unterschiedliche Schichtcharakteristiken. Diese bringen verschiedene Messanforderungen mit sich.
Wir nutzen eine Übersicht, um ein Spritzauftragsverfahren zu geben. Ultraschall- und optische Methoden sind Materialunabhängig. Sie funktionieren auf den meisten Substrat-Beschichtungs-Kombinationen zuverlässig.
Präzisionsanforderungen und Messbereiche definieren
Die Messgenauigkeit bestimmt, welche Methoden verfügbar sind. Hochpräzise Anwendungen, wie in der Halbleiterindustrie, benötigen spezielle Verfahren. Für Korrosionsschutzschichten reichen oft magnetische oder Ultraschallverfahren aus.
Der Messbereich reicht von Nanometern bis zu mehreren Millimetern. Interferometrie arbeitet präzise ab wenigen Nanometern. Magnetische Verfahren sind ab ca. 1 Mikrometer einsetzbar.
Bei automatisierten Prozessen mit 8 Takten oder mehr ist Geschwindigkeit wichtig. Schnelle, zerstörungsfreie Messungen sind ab ca. 50 Messungen pro Stunde sinnvoll. Zerstörende Verfahren sind praktisch ausgeschlossen.
Die minimale Schichtdicke variiert je nach Methode. Röntgenfluoreszenz misst ab ca. 0,1 Mikrometern zuverlässig. Ultraschallverfahren arbeiten ab ca. 5 Mikrometern effektiv.
Wirtschaftliche Aspekte und praktische Verfügbarkeit
Anschaffungskosten sind bei der Wahl entscheidend. Einfache magnetische Handgeräte beginnen bei wenigen hundert Euro. Spezialisierte Systeme wie Röntgenfluoreszenz- oder Interferometrie können sehr teuer sein.
Die Verfügbarkeit und Bedienbarkeit variieren stark. Manche Verfahren benötigen speziell geschulte Fachkräfte. Andere sind für Produktionsmitarbeiter nach kurzer Einweisung geeignet.
Laufende Kosten wie Kalibrierung und Wartung müssen berücksichtigt werden. Dünnflüssige Materialien sind leichter gleichmäßig aufzutragen. Dies beeinflusst die Messpräzision und damit die Gesamtkosten.
Die Messgeschwindigkeit beeinflusst die Wirtschaftlichkeit. In der Serienproduktion amortisieren sich teurere, aber schnellere Systeme oft rascher. Für Stichprobenkontrollen genügen meist kostengünstigere Handgeräte.
| Kriterium | Magnetisch-induktiv | Wirbelstrom | Ultraschall | Röntgenfluoreszenz |
|---|---|---|---|---|
| Substrateignung | Ferromagnetische Metalle | Leitfähige Nichteisenmetalle | Fast alle Materialien | Alle Materialien |
| Messbereich | 1 µm – 15 mm | 1 µm – 3 mm | 5 µm – 500 mm | 0,1 µm – 50 µm |
| Genauigkeit | ± 1-3% | ± 1-3% | ± 1% | ± 0,5% |
| Anschaffungskosten | 500 – 5.000 € | 800 – 8.000 € | 3.000 – 30.000 € | 50.000 – 200.000 € |
| Bedienbarkeit | Sehr einfach | Einfach | Mittel | Anspruchsvoll |
Diese Entscheidungsmatrix hilft, die optimale Messmethode zu finden. Sie zeigt die Kompromisse zwischen Vielseitigkeit, Präzision und Kosten. Eine sorgfältige Abwägung aller Faktoren führt zur besten Lösung.
Schichtdicken messen in verschiedenen Industrien
In der modernen Fertigungsindustrie ist die Schichtdickenmessung sehr wichtig. Jede Branche hat besondere Anforderungen an Genauigkeit, Geschwindigkeit und Dokumentation. Die richtige Messmethode hängt vom Einsatzbereich und den Produktionsanforderungen ab.
Es gibt viele Techniken für Beschichtungen in verschiedenen Industrien. Von automatischen Lackieranlagen bis zu präzisen Dünnschichtverfahren. Die richtige Messtechnik sorgt für gleichbleibende Qualität und Wirtschaftlichkeit.
Qualitätskontrolle in der Automobilfertigung
Die Automobilindustrie ist sehr anspruchsvoll bei der Schichtdickenmessung. Lackschichten müssen genau die richtige Dicke haben, um Schutz und Optik zu gewährleisten. Moderne Produktionslinien nutzen zerstörungsfreie Messverfahren direkt nach der Applikation.
Professionelle Lackiersysteme wie das Wagner Airless Farbsprühsystem Control Pro oder Geräte von Graco ermöglichen reproduzierbare Schichtauftragungen. Die Funktionsweise von Airlessgeräten basiert auf Hochdruckzerstäubung ohne zusätzliche Luftunterstützung. Ein Stück Airless Düse mit Spitzendichtung bestimmt dabei die Sprühcharakteristik und Schichtdicke maßgeblich.
Wer die Gebrauchsanweisung oder möchten weitere Informationen benötigt, findet Unterstützung durch einen freundlicher Airless-Kundendienst. Dieser hilft bei der Kalibrierung und Prozessoptimierung. Die Schichtdickenkontrolle erfolgt meist durch magnetisch-induktive oder Wirbelstromverfahren.
Typische Lackschichtdicken liegen zwischen 80 und 150 Mikrometern. Jede Schicht wird dokumentiert und mit Sollwerten abgeglichen. Abweichungen führen zu sofortigen Nachbesserungen oder Prozessanpassungen.
Beschichtungen für langfristigen Schutz
Im Korrosionsschutz und bei Oberflächenbeschichtungen kommen vielfältige Technologien zum Einsatz. Von Straßenmarkieranlagen oder Feinstrahlgeräte bis zu industriellen Großflächenbeschichtungen reicht das Spektrum. Die Schichtdickenmessung sichert hier die Langlebigkeit und Schutzwirkung.
Bei luftunterstützten Sprühverfahren beeinflusst die Luftmenge die Schichtqualität erheblich. Typischerweise wird eine Luftmenge von ca 200 bis 400 Litern pro Minute benötigt. Das Luftvolumen muss präzise eingestellt werden, um gleichmäßige Beschichtungen zu erzielen.
Moderne Applikationssysteme bieten dadurch hohe Zeitersparnis bei der Beschichtung großer Flächen. Allerdings arbeiten diese Systeme oft bei hohe Lautstärke, was entsprechende Arbeitsschutzmaßnahmen erfordert. Die Schallbelastung kann 85 Dezibel überschreiten.
Bei Niederdruck-Verfahren wird das Material bei ca. 8 bar zerstäubt, während Hochdrucksysteme bis 300 bar nutzen. Man hoch übersprühen erzielt durch optimale Abstimmung von Druck, Düsengröße und Sprühabstand. Die Schichtdicke variiert aufgrund der an der Pistole eingestellten Parameter wie Durchfluss und Sprühwinkel.
- Feuerverzinkung: Schichtdicken von 50-150 Mikrometern, Messung per magnetisch-induktivem Verfahren
- Pulverbeschichtung: Typisch 60-120 Mikrometer, Kontrolle vor und nach dem Einbrennen
- Nasslackierung: 30-80 Mikrometer pro Schicht, oft mehrschichtig aufgebaut
- Straßenmarkierung: 300-800 Mikrometer, robuste Handmessgeräte im Einsatz
Die Messung erfolgt häufig stichprobenartig oder vollflächig bei kritischen Bauteilen. Dokumentationssysteme erfassen alle Messwerte für Qualitätsnachweise. Normen wie DIN EN ISO 2808 definieren die Prüfverfahren und Anforderungen.
Präzision auf Nanometerebene
Die Elektronik und Halbleiterindustrie stellt höchste Anforderungen an die Schichtdickenmessung. Hier sind Genauigkeiten im Nanometerbereich erforderlich. Funktionale Schichten wie Leiterbahnen, Isolatoren oder Halbleitermaterialien müssen extrem präzise aufgetragen werden.
Optische Interferometrie und Röntgenfluoreszenzanalyse dominieren in diesem Bereich. Diese Verfahren ermöglichen berührungslose Messungen mit Auflösungen unter einem Nanometer. Die Messungen erfolgen oft inline während der Produktionsprozesse.
Typische Anwendungen umfassen die Kontrolle von Photoresist-Schichten, Metallisierungen und dielektrischen Schichten. Schichtdicken liegen oft zwischen 10 Nanometern und wenigen Mikrometern. Jede Abweichung kann die Funktion von Mikrochips oder Displays beeinträchtigen.
| Anwendung | Typische Schichtdicke | Messverfahren | Toleranz |
|---|---|---|---|
| Kupferleiterbahnen | 0,5-2 Mikrometer | RFA, Interferometrie | ±50 Nanometer |
| Gate-Oxide | 5-50 Nanometer | Ellipsometrie | ±0,5 Nanometer |
| Photoresist | 0,3-3 Mikrometer | Optische Interferometrie | ±20 Nanometer |
| ITO-Beschichtung (Displays) | 20-200 Nanometer | Spektroskopie | ±5 Nanometer |
Die Halbleiterindustrie investiert kontinuierlich in noch präzisere Messtechnologie. Statistische Prozesskontrolle überwacht Tausende Messpunkte pro Wafer. Automatisierte Systeme erkennen Trends und warnen vor Abweichungen, bevor Ausschuss entsteht.
Jede Industrie profitiert von angepassten Messkonzepten. Die richtige Kombination aus Messtechnik, Prozessintegration und Dokumentation sichert Produktqualität und Wirtschaftlichkeit. Moderne Messsysteme bieten zudem Schnittstellen für Industrie 4.0 und digitale Qualitätsdatenerfassung.
Fazit
Die richtige Methode zum Schichtdicken messen ist sehr wichtig in der Fertigungstechnik. Es gibt sieben Messmethoden, die für verschiedene Bedürfnisse geeignet sind. Sie werden in der Automobilindustrie und bei der Herstellung von Halbleitern verwendet.
Zerstörungsfreie Messmethoden sind in der Industrie sehr beliebt. Sie ermöglichen Messungen ohne dass Material verloren geht. Das magnetisch-induktive Verfahren und das Wirbelstromverfahren sind gut für Metalle. Ultraschallmessung ist ideal für mehrschichtige Systeme. Optische Methoden wie die Interferometrie erreichen eine hohe Genauigkeit im Nanometerbereich.
Bei der Wahl der Messmethode sind viele Faktoren wichtig. Dazu gehören das Material und die Art der Beschichtung. Auch die Genauigkeit und der Messbereich spielen eine Rolle. Die Kosten und die Verfügbarkeit beeinflussen die Entscheidung.
Investitionen in präzise Messtechnik bringen viele Vorteile. Unternehmen sparen Material und verbessern die Produktqualität. Sie halten sich auch an Normen. Die digitale Integration in Qualitätsmanagementsystemen bietet weitere Möglichkeiten zur Optimierung.
Die Beschichtungstechnologie entwickelt sich ständig weiter. Deshalb ist es wichtig, die Messtechnik ständig an neue Anforderungen anzupassen.
FAQ
Welche Messmethode eignet sich am besten für Lackschichten auf Stahlsubstraten?
Das magnetisch-induktive Verfahren ist ideal für Lackschichten auf Stahl. Es misst die Dicke der Schicht genau. Dieses Verfahren ist schnell, zerstörungsfrei und kosteneffizient.Moderne Geräte messen schnell und einfach. Sie sind perfekt für die Automobilindustrie und Beschichtungsprozesse.
Kann man mit Ultraschall mehrere Schichten gleichzeitig messen?
Ja, Ultraschall ist super für Mehrschichtsysteme. Es nutzt Schallwellen, um Schichten zu messen.So kann man jede Schicht einzeln messen, ohne das Material zu beschädigen. Das ist besonders nützlich für komplexe Systeme.
Welche Rolle spielt die Auftragsmethode bei der Wahl des Messverfahrens?
Die Auftragsmethode beeinflusst die Schichtstruktur stark. Airless-Spritzen erzeugt dichtere Schichten als Luftspritzen.Beim HVLP-Luftspritzen entstehen dünne, gleichmäßige Schichten. Elektrostatisches Spritzen erzeugt spezielle Schichtverteilungen.Für Airless-Schichten sind magnetische oder Ultraschallverfahren am besten. Dünne HVLP-Schichten brauchen oft optische Methoden.
Was ist der Unterschied zwischen zerstörungsfreien und zerstörenden Messverfahren?
Zerstörungsfreie Methoden wie Ultraschall messen ohne Schaden. Sie sind ideal für die Produktion.Zerstörende Verfahren wie Mikrometerschnittverfahren beschädigen das Material. Sie sind für Laboranalysen geeignet.
Wie präzise sind optische Messverfahren im Vergleich zu magnetischen Methoden?
Optische Methoden wie Interferometrie sind viel präziser als magnetische. Sie messen im Sub-Nanometerbereich.Magnetische Methoden erreichen eine Genauigkeit im Mikrometerbereich. Sie sind für Standardanwendungen ausreichend.
Welche Messmethode eignet sich für Aluminiumbauteile mit Beschichtung?
Das Wirbelstromverfahren ist ideal für Aluminium mit nichtleitenden Beschichtungen. Es nutzt die Eigenschaften des Aluminiums.Es ist schnell, präzise und zerstörungsfrei. Es wird in der Luftfahrt und Automobilindustrie verwendet.
Ab welcher Schichtdicke sind die verschiedenen Messmethoden einsetzbar?
Die Einsetzbarkeit hängt von der Methode ab. Optische Methoden messen schon bei wenigen Nanometern.Magnetisch-induktive und Wirbelstromverfahren sind ab 1 µm zuverlässig. Ultraschall eignet sich für dickere Schichten.
Wie beeinflusst der Druck beim Airless-Spritzen die Schichtdickenmessung?
Der Druck beim Airless-Spritzen beeinflusst die Schichtdicke stark. Höhere Drücke erzeugen feinere Schichten.Luftunterstütztes Airless-Spritzen bietet bessere Kontrolle über die Schichtdicke. Es ist ideal für große Flächen.
Was ist beim elektrostatischen Spritzen hinsichtlich der Schichtdickenmessung zu beachten?
Elektrostatisches Spritzen erzeugt spezielle Schichtverteilungen. Es ist wichtig, die Schichtdicken genau zu messen.Wirbelstromverfahren eignen sich für leitfähige Substrate. Magnetisch-induktive Methoden sind für ferromagnetische Materialien geeignet.
Welche Rolle spielt die Düse bei der Schichtdickenbildung?
Die Düse beeinflusst die Zerstäubung stark. Sie bestimmt den Sprühwinkel und die Durchflussmenge.Bei Airless-Systemen beeinflusst die Düse die Schichtdicke. Verschiedene Düsentypen sind für verschiedene Materialien geeignet.
Wann sind mechanische Messverfahren trotz ihrer Zerstörungswirkung sinnvoll?
Mechanische Verfahren sind wichtig für Referenzmessungen. Sie bieten direkte Genauigkeit.Sie sind ideal für Schadensanalysen und komplexe Systeme. In Laboren sind sie unverzichtbar.
Wie wählt man zwischen Airmix oder Luftzerstäubung als Auftragsmethode?
Die Wahl hängt von verschiedenen Faktoren ab. Luftzerstäubung bietet beste Oberflächenqualität.Airmix kombiniert Hochdruck mit Luftunterstützung. Es ist ideal für große Flächen.
Welche Dokumentationsanforderungen gelten für Schichtdickenmessungen?
Dokumentation ist wichtig für Qualitätssicherung. Messdaten sollten genau dokumentiert werden.In der Industrie sind spezifische Standards zu beachten. Moderne Geräte erleichtern die Dokumentation.
Gibt es Messmethoden für Mehrfachanwendungen über verschiedene Substrate hinweg?
Ja, es gibt Multifunktionsgeräte für verschiedene Substrate. Sie kombinieren verschiedene Messmethoden.Ultraschallgeräte sind auch vielseitig einsetzbar. Sie sind ideal für verschiedene Materialkombinationen.
Welche Sicherheitsaspekte sind bei der Schichtdickenmessung zu beachten?
Sicherheit ist wichtig. Strahlenschutz ist bei Röntgenfluoreszenzanalyse nötig.Bei mechanischen Verfahren sind Schneidwerkzeuge scharf zu halten. Messungen sollten nach Ablüftung erfolgen.
Wie häufig sollten Schichtdickenmessungen in der Produktion durchgeführt werden?
Die Häufigkeit hängt von der Produktion ab. Bei Serienfertigung sind Stichprobenmessungen oft ausreichend.Bei kritischen Anwendungen ist eine 100%-Kontrolle nötig. Moderne Inline-Messsysteme ermöglichen kontinuierliche Überwachung.
