Der Dübelteller ist der sichtbare Kunststoffkopf des Dämmstoffdübels, der die Dämmplatte am Wärmedämm-Verbundsystem gegen Windsog sichert. So klein das Bauteil wirkt, so häufig ist es die Ursache für sichtbare Fehler an der Fassade. Dieser Beitrag erklärt den Aufbau des Dübels, die Unterschiede zwischen Schlag- und Schraubdübel, warum das Dübelbild und die Setztiefe so wichtig sind, wie sich Tellerdübel abzeichnen und wie sich der Begriff von Hohlraum- und Rahmendübeln abgrenzt.
Was ist ein Dübelteller?
Ein Dämmstoffdübel besteht aus einem Spreizteil, das im tragenden Untergrund verankert wird, einem Schaft, der die Dämmschicht durchdringt, und dem Teller – einer runden Kunststoffscheibe von meist 60 Millimetern Durchmesser, die die Dämmplatte großflächig gegen die Wand drückt. Der Teller verteilt die Haltekraft, damit der Dübelkopf nicht einfach durch die weiche Dämmplatte hindurchzieht. Bei besonders weichen Dämmstoffen oder hohen Windlasten kommen Tellerdurchmesser von 90 Millimetern oder aufsteckbare Vergrößerungsteller zum Einsatz.
Warum gedübelt wird
Der Klebemörtel hält die Dämmplatte im Normalfall bereits sicher an der Wand. Die Dübel übernehmen zwei zusätzliche Aufgaben: Sie sichern die Platten gegen Windsog, der an Gebäudeecken und in oberen Etagen erheblich sein kann, und sie fixieren die Platten mechanisch, bis der Kleber vollständig abgebunden hat. Auf Untergründen, die keine zuverlässige Klebeverbindung erlauben (Altanstriche, Beton mit Trennmittelresten), übernehmen die Dübel sogar die Hauptlast.
Schlagdübel und Schraubdübel

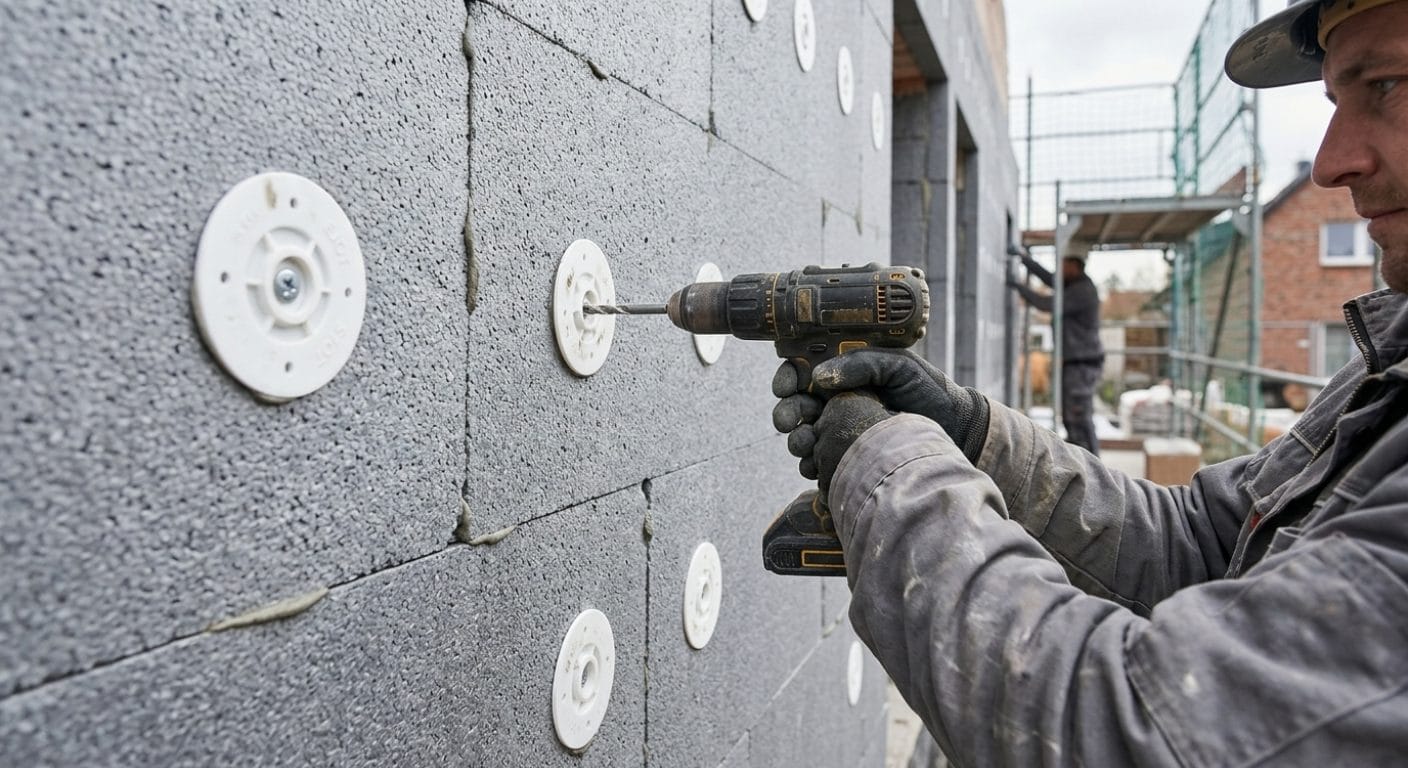

Beim Schlagdübel wird ein Kunststoff- oder Stahlstift in den vormontierten Dübel eingeschlagen und spreizt ihn im Bohrloch. Er ist schnell gesetzt, aber der Stahlstift bildet eine kleine Wärmebrücke. Beim Schraubdübel wird eine Schraube eingedreht – das erlaubt eine kontrollierte Setztiefe und einen versenkten Einbau. Moderne Dübel haben eine thermisch entkoppelte Kappe oder einen komplett aus Kunststoff bestehenden Spreizstift, um den Wärmeverlust am Setzpunkt gering zu halten.
Dübelbild und Setztiefe
Anzahl und Anordnung
Wie viele Dübel pro Quadratmeter gesetzt werden und wo, ergibt sich aus einem Windsognachweis: Gebäudehöhe, Lage, Untergrund und Dämmstoff fließen ein. In der Fläche sind oft 6 bis 8 Dübel pro Quadratmeter üblich, im Randbereich entlang der Gebäudeecken deutlich mehr, weil dort der Windsog am größten ist. Das genaue Bild gibt der Systemhersteller vor – abweichende Muster gefährden die Zulassung des Gesamtsystems.
Bündig setzen oder versenken
Der Teller wird entweder bündig mit der Dämmoberfläche gesetzt oder – die bessere Variante – einige Millimeter versenkt und mit einem passenden Dämmstoffronde (Rondell) aus dem gleichen Material überdeckt. So liegt kein Kunststoffteller direkt unter der dünnen Armierungsschicht, was das spätere Abzeichnen deutlich reduziert.
Verankerungstiefe im Untergrund
Der Spreizbereich muss vollständig im tragenden Untergrund sitzen, nicht im Altputz. Bei zweischaligem oder unregelmäßigem Mauerwerk wird die effektive Verankerungstiefe durch Auszugsversuche vor Ort ermittelt, weil Lochsteine und alte Fugen die Haltewerte stark verringern können.
Randabstand und Fugendübel
An den Plattenstößen wird oft mit sogenannten Fugendübeln oder Randdübeln gearbeitet, die zwei benachbarte Plattenkanten gleichzeitig sichern. Der Mindestabstand des Dübels zur Plattenkante und zur Gebäudeecke ist in der Systemzulassung festgelegt – zu nah gesetzt bricht die Dämmplattenkante aus, zu weit entfernt bleibt der Rand ungesichert.
Dübel bei aufgedoppelter Dämmung
Wird eine bestehende WDVS-Fassade mit einer zweiten Dämmlage aufgedoppelt, müssen die neuen Dübel durch beide Dämmschichten bis in den tragenden Untergrund reichen. Das ergibt sehr lange Dübel mit entsprechend größerer Bohrtiefe; die Haltewerte werden für diesen Sonderfall gesondert nachgewiesen.
Wenn sich Dübelteller abzeichnen
Ein häufiger optischer Mangel an WDVS-Fassaden ist das rasterförmige Durchzeichnen der Dübelteller im Streiflicht oder nach Regen. Ursachen sind ein bündig statt versenkt gesetzter Teller, eine zu dünne Armierungsschicht, das Setzen der Dübel bei zu kalter Witterung (der Teller zieht sich später zusammen) oder ein überzogener Teller, der die Dämmplatte lokal eindrückt. Vorbeugen lässt sich das durch versenkte Montage mit Dämmronden, ausreichende Putzdicke und das Setzen bei moderaten Temperaturen. Ist der Mangel erst sichtbar, hilft nur ein zusätzlicher Armierungs- und Egalisierungsauftrag oder im schlimmsten Fall eine Überdämmung.
Abgrenzung
Dämmstoffdübel vs. Hohlraumdübel
Der Hohlraumdübel ist für die Befestigung von Lasten an dünnen Platten wie Gipskarton gedacht und spreizt sich hinter der Platte auf. Der Dämmstoffdübel dagegen verankert eine Dämmplatte an einem massiven Untergrund und hat einen großen Teller statt eines Spreizschirms.
Dübelteller vs. Schienenbefestigung der VHF
Bei der hinterlüfteten Fassade hängt die Bekleidung an einer verschraubten Unterkonstruktion, die Dämmung wird dazwischen geklemmt oder mit eigenen Tellerdübeln gehalten. Beim WDVS gibt es keine Unterkonstruktion, die Dübel arbeiten direkt gegen die verputzte Dämmschicht.
Teller vs. Riemchenanker
Auf einem keramischen WDVS mit Klinkerriemchen werden zusätzlich zu den Dämmstoffdübeln teils statisch wirksame Anker eingesetzt, weil das Gewicht der Keramikschicht dauerhaft auf die Befestigung wirkt – ein einfacher Windsog-Teller reicht dort nicht.
Auszugsversuch auf der Baustelle
Bei unbekanntem oder unregelmäßigem Untergrund wird vor Baubeginn ein Auszugsversuch durchgeführt: Einige Probedübel werden gesetzt und mit einem Prüfgerät belastet, bis sie versagen. Aus den gemessenen Werten leitet der Fachbetrieb die tatsächlich ansetzbare Haltekraft und damit die nötige Dübelzahl ab – die Katalogwerte gelten nur für definierte Standarduntergründe.
Sicherheit, Lagerung und Entsorgung
Arbeitsschutz
Die Dübelmontage findet auf dem Gerüst statt – Absturzsicherung und standsicherer Aufbau sind Pflicht. Beim Bohren in Mauerwerk und Beton entsteht quarzhaltiger Staub; mit abgesaugtem Bohrhammer arbeiten und FFP2-Maske sowie Schutzbrille tragen. Bei längerem Bohren zusätzlich Gehörschutz und auf Vibrationsbelastung der Hände achten.
Lagerung
Dübel trocken und vor UV-Strahlung geschützt lagern – Kunststoff wird durch dauerhafte Sonneneinstrahlung spröde. Nur Dübel mit gültiger bauaufsichtlicher Zulassung für den jeweiligen Untergrund und Dämmstoff verwenden.
Entsorgung
Übrige Dübel sind Kunststoffabfall bzw. bei Stahlstift gemischter Abfall. Aus dem Bestand ausgebaute Dübel bleiben meist in der Dämmung stecken und werden mit dieser zusammen entsorgt.
