Hohlraumdübel tragen Lasten an dünnen Platten wie Gipskarton, Holz oder Blech, hinter denen kein tragfähiger Grund liegt, sondern nur Luft. Weil die Auszugswerte hier viel geringer sind als in Massivbaustoffen, entscheidet die Wahl des richtigen Dübels darüber, ob der Handtuchhalter hält oder der Hängeschrank abstürzt. Dieser Beitrag erklärt die vier wichtigsten Dübelbauarten, wie das Spreiz- und Klappprinzip funktioniert, welche Lasten realistisch sind und wie sich Hohlraumdübel von Massivdübeln und Dämmstoffdübeln abgrenzen.
Was ist ein Hohlraumdübel?
Ein Hohlraumdübel verankert sich nicht durch Reibung im Bohrloch wie ein Massivdübel, sondern spreizt oder faltet sich hinter der Platte auf und presst sich von dort gegen die Rückseite. Die Haltekraft entsteht über die Fläche, mit der der Dübelkörper hinter der Platte anliegt – je größer diese Fläche, desto höher die übertragbare Last, bevor der Dübel durch die Platte gezogen wird.

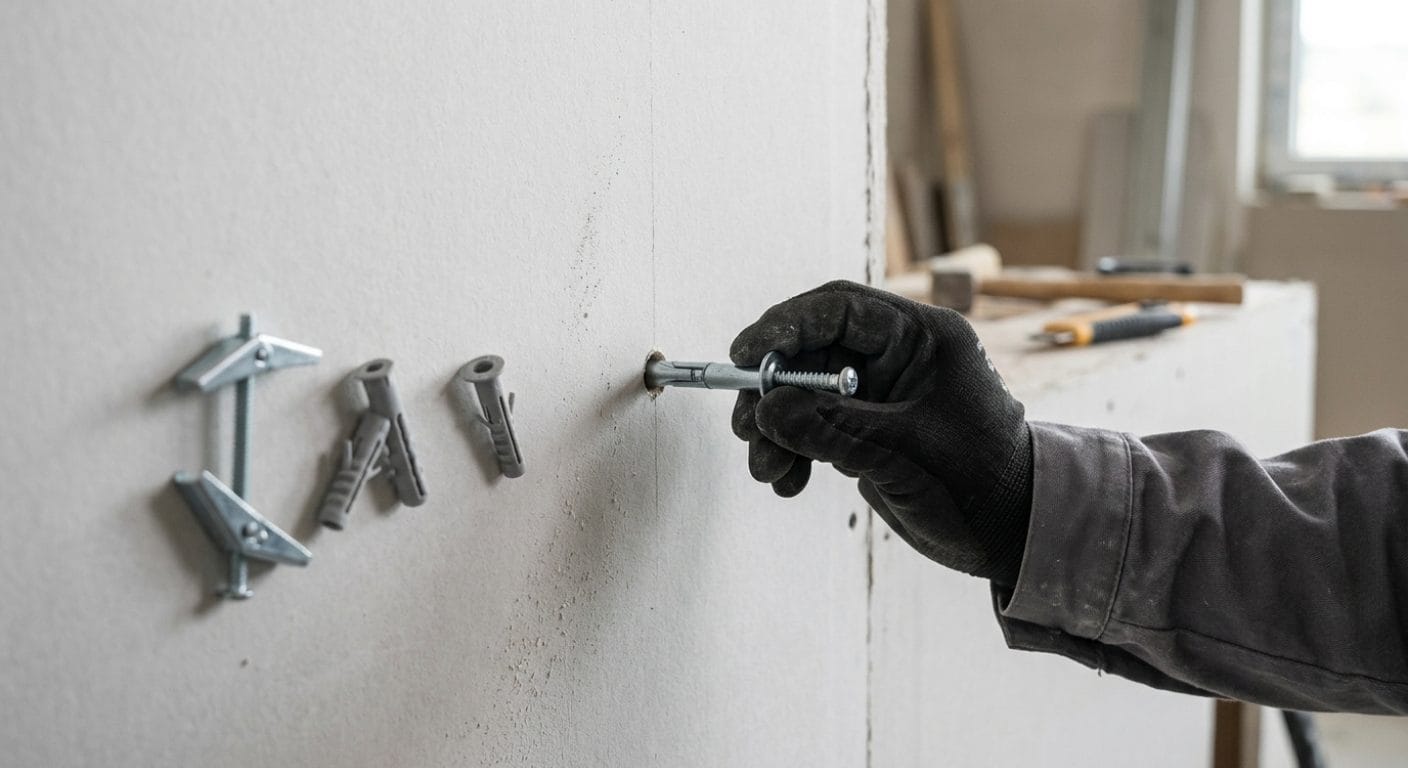

Die vier wichtigsten Bauarten
- Kunststoff-Spreizdübel für Hohlräume: die Flügel spreizen beim Eindrehen der Schraube – für leichte Lasten wie Bilderrahmen und kleine Halter
- Metall-Hohlraumdübel (Molly-Prinzip): beim Anziehen der Schraube stauchen sich die Metallstege zu einem Spreizschirm hinter der Platte – mittlere Lasten, die Schraube bleibt herausnehmbar
- Kippdübel und Klappanker: ein Querbolzen oder eine Klappe wird durch ein größeres Loch gesteckt und richtet sich hinter der Platte quer auf – höchste Lasten, aber das Bohrloch ist groß und der Dübel fällt bei Schraubenentnahme in den Hohlraum
- Gipskarton-Schraubdübel (selbstbohrend): wird ohne Vorbohren direkt in die Platte gedreht und verteilt die Last über ein grobes Gewinde – schnell, aber nur für geringe Lasten
Lasten und Grenzen
Zug- und Querlast
Entscheidend ist nicht nur das Gesamtgewicht, sondern der Hebel: Ein Hängeschrank oder ein Waschbecken zieht mit großem Abstand von der Wand an den oberen Dübeln nach vorn und belastet sie auf Auszug, während die unteren Dübel in die Platte gedrückt werden. Die zulässigen Werte in den Herstellertabellen gelten für eine bestimmte Plattendicke, Plattenart und Lastrichtung – bei doppelt beplankten Wänden steigen sie deutlich.
Wann Hohlraumdübel nicht mehr reichen
Für schwere und weit auskragende Lasten – Hänge-WC, große Hängeschränke, Wandarmaturen, Fernseher an Schwenkarmen – sind Hohlraumdübel die falsche Lösung. Hier gehört bereits beim Bau der Wand eine Traverse, eine Einbauplatte aus Multiplex oder ein Montageelement zwischen die Ständer, an dem die Last direkt befestigt wird.
Mehrere Dübel und Abstände
Lasten werden immer auf mehrere Dübel verteilt, mit ausreichendem Abstand zueinander und zur Plattenkante, damit sich die belasteten Zonen hinter der Platte nicht überschneiden. Zwei zu eng gesetzte Dübel halten zusammen weniger als zwei richtig verteilte.
Verarbeitung
Das Bohrloch wird passgenau zum Dübel gebohrt – zu groß, und der Dübel dreht beim Anziehen mit oder hält nicht. Bei Metall-Hohlraumdübeln verhindert eine Verdrehsicherung (Krallen am Kragen), dass sich der Dübel beim Setzen mitdreht; alternativ wird er mit einer Setzzange gestaucht statt mit dem Schrauber. Nach dem Setzen wird die Schraube herausgenommen, das anzubringende Teil aufgesetzt und die Schraube durch das Teil wieder eingedreht. In Gipskartonplatten darf nicht mit Schlag gebohrt werden.
Dübel in Decken statt Wänden
An abgehängten Decken aus Gipskarton dürfen über Hohlraumdübel nur sehr geringe Lasten hängen, weil hier die volle Last dauerhaft senkrecht auf Auszug wirkt. Leuchten und leichte Objekte werden besser direkt an den Tragprofilen oder an einer zusätzlichen Traverse befestigt.
Materialwahl: Kunststoff oder Metall
Kunststoffdübel sind günstig, korrosionsfrei und für leichte Lasten ausreichend. Metalldübel tragen mehr, leiten aber im Brandfall Wärme und können in Feuchträumen ohne Beschichtung korrodieren – dort werden Edelstahlvarianten verwendet.
Abgrenzung
Hohlraumdübel vs. Massivdübel
Ein Spreizdübel für Beton oder Vollziegel presst sich seitlich im Bohrloch fest und trägt ein Vielfaches. In einer Hohlwand würde er ins Leere spreizen und gar nicht halten – die Dübelart muss zwingend zum Untergrund passen.
Hohlraumdübel vs. Dämmstoffdübel
Der Dämmstoffdübel hält eine Dämmplatte an einem massiven Untergrund und verankert sich dort. Der Hohlraumdübel hält eine Last an einer dünnen Platte, hinter der nichts Tragfähiges ist.
Kippdübel vs. Metall-Hohlraumdübel
Der Kippdübel trägt mehr, weil sein Querbolzen eine große Fläche hinter der Platte überspannt. Der Metall-Hohlraumdübel ist einfacher zu setzen, bleibt nach dem Setzen an Ort und Stelle und erlaubt mehrfaches Ein- und Ausschrauben.
Dübel vs. Befestigung an der Unterkonstruktion
Wer die Position der CW-Ständer oder einer eingebauten Traverse kennt, schraubt schwere Lasten direkt dort an – das ist jeder Hohlraumbefestigung deutlich überlegen. Ein Leitungssuchgerät hilft, die Profile zu finden.

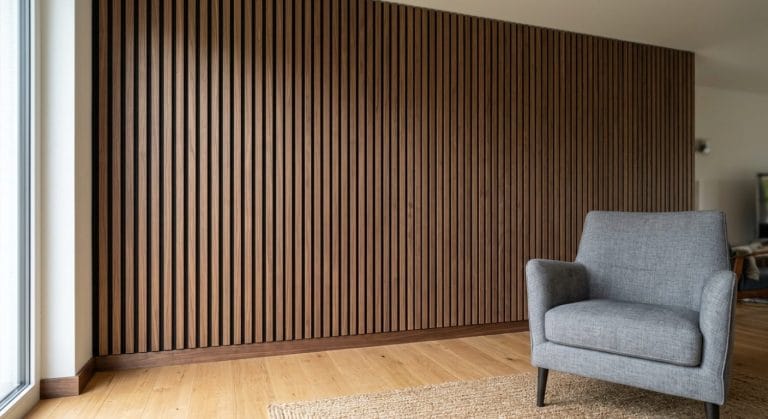

Wo leichte Paneele an der Wand befestigt werden, hilft der Ratgeber Akustikpaneele anbringen mit Montagearten und Untergrund.
Sicherheit, Lagerung und Entsorgung
Arbeitsschutz
Vor dem Bohren mit einem Leitungssuchgerät prüfen, ob im Hohlraum Strom- oder Wasserleitungen verlaufen – gerade in Vorwandinstallationen liegen sie dicht hinter der Platte. Schutzbrille beim Bohren über Kopf, da Bohrmehl herabfällt.
Lagerung
Dübel sortiert und trocken lagern. Auf die Angabe der zulässigen Plattendicke und Last achten – ein zu langer Dübel spreizt nicht richtig, ein zu kurzer greift nicht hinter die Platte.
Entsorgung
Übrige Dübel sind Kunststoff- oder Metallkleinabfall. Beim Rückbau bleiben gesetzte Metallanker meist in der Platte und werden mit dem Gipsabfall entsorgt.
