Fußbodenheizungssysteme geben Wärme über die gesamte Bodenfläche als Strahlungswärme ab, statt über wenige heiße Heizkörper. Das erlaubt niedrige Vorlauftemperaturen, gleichmäßige Raumtemperaturen und passt ideal zur Wärmepumpe. Es gibt sie als wassergeführte Nass- und Trockensysteme und als elektrische Varianten. Dieser Beitrag erklärt die Systemtypen, den Aufbau, die Regelung, das Aufheizen bis zur Belegreife und die Abgrenzung zwischen den Bauweisen.
Was ist ein Fußbodenheizungssystem?
Ein Fußbodenheizungssystem umfasst die Wärmedämmung nach unten, die Halterung für die Heizrohre oder Heizleiter, die Rohre oder Kabel selbst, die wärmeverteilende Schicht (meist Heizestrich) und die Regelung mit Heizkreisverteiler und Raumthermostaten. Die Wärmeabgabe erfolgt zu über 50 Prozent als Strahlung, was schon bei rund einem Grad niedrigerer Lufttemperatur als behaglich empfunden wird. Die maximale Oberflächentemperatur ist nach DIN EN 1264 begrenzt: 29 Grad im Aufenthaltsbereich, 33 Grad im Bad und 35 Grad in der Randzone entlang der Außenwände.
Wassergeführte Nasssysteme
Beim Nasssystem liegen die Heizrohre im Estrich, der sie vollständig umschließt. Die Rohre werden mit einem Tackersystem auf einer Dämmrolle, in eine Noppenplatte eingeklipst oder auf einer Klett- oder Trägermatte fixiert. Über der Rohroberkante liegen nach Norm mindestens 45 Millimeter Zementestrich, sodass die gesamte Aufbauhöhe ab Dämmung meist 70 bis 110 Millimeter beträgt. Das Nasssystem ist die effizienteste und langlebigste Bauart und Standard im Neubau.
Trocken- und Dünnschichtsysteme
Trockensysteme führen die Rohre in ausgefrästen Rillen von Dämm- oder Systemplatten, in die Wärmeleitbleche aus Aluminium eingelegt sind; darüber kommt eine Trockenestrich- oder Gipsfaserplatte. Aufbauhöhen ab etwa 25 Millimetern sind möglich. Dünnschicht- oder Klimaboden-Systeme arbeiten mit dünnen Rohren von 10 bis 14 Millimetern, die in eine Spezialspachtel- oder Gießmasse eingebettet werden; Aufbauhöhen ab 20 bis 30 Millimetern. Beide Bauarten sind für die Sanierung gedacht, wo keine volle Aufbauhöhe zur Verfügung steht, reagieren schneller, speichern aber weniger.
Elektrische Systeme
Elektrische Heizmatten mit dünnem Heizleiter werden direkt in das Fließbett oder den Fliesenkleber eingelegt und bauen nur 3 bis 5 Millimeter auf – typisch für die schnelle Fußwärme im Bad. Heizfolien werden schwimmend unter Laminat oder Fertigparkett verlegt. Beide eignen sich vor allem zur Temperierung einzelner Räume; als alleinige Raumheizung sind sie wegen der hohen Stromkosten nur bei sehr gut gedämmten Gebäuden mit geringem Wärmebedarf sinnvoll.
Aufbau, Rohre und Regelung
Rohrmaterial und Verlegeabstand

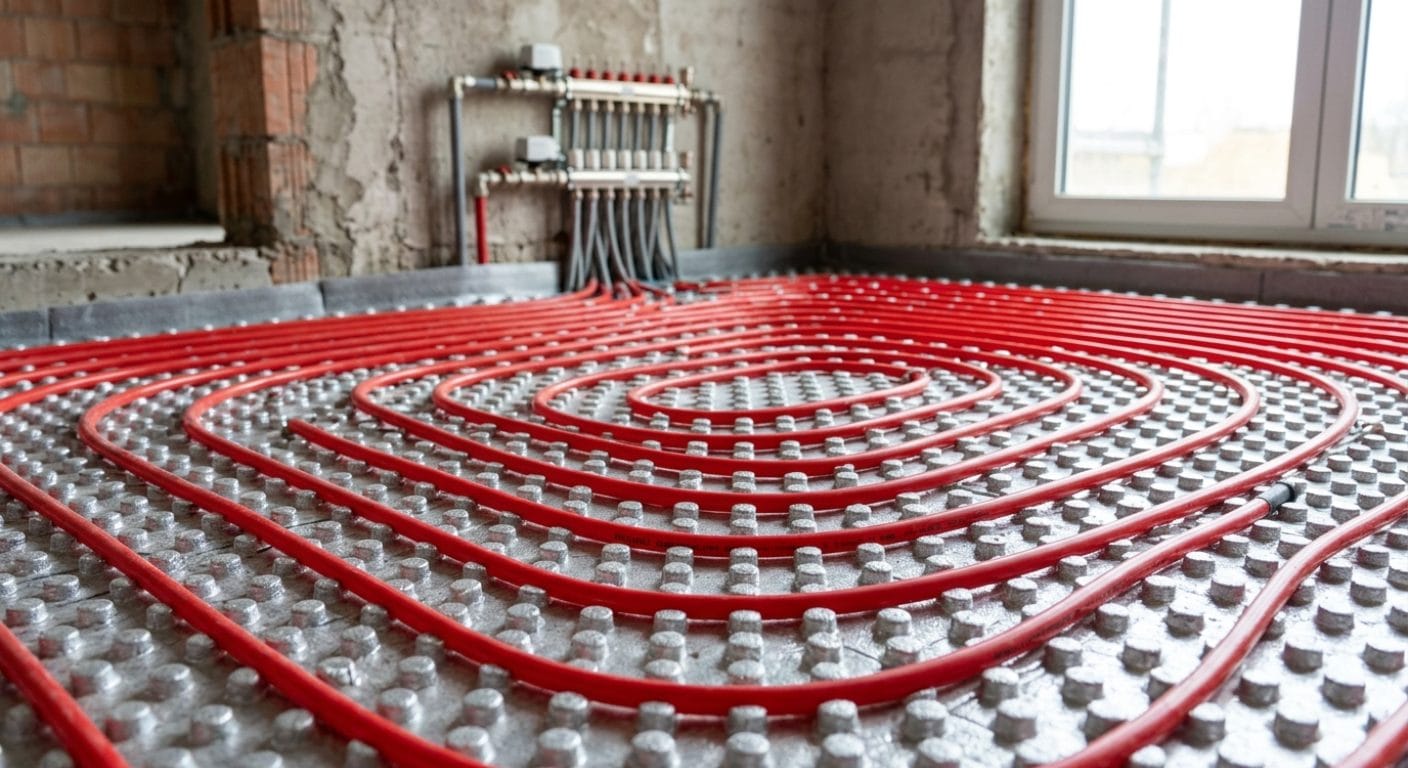

Verwendet werden vernetztes Polyethylen (PE-X), erhöht temperaturbeständiges PE-RT und Mehrschicht-Verbundrohr mit Aluminiumeinlage. Alle müssen eine Sauerstoffdiffusionssperre nach DIN 4726 haben, sonst korrodieren die Stahlteile der Anlage. Der Verlegeabstand beträgt meist 10 bis 20 Zentimeter, in der Randzone an Außenwänden enger. Verlegt wird als Schnecke, bei der sich Vor- und Rücklauf abwechseln und die Fläche gleichmäßig temperiert wird, oder als Mäander.
Vorlauftemperatur und hydraulischer Abgleich
Fußbodenheizungen arbeiten mit Vorlauftemperaturen von 30 bis 40 Grad, moderne Auslegungen im Neubau mit unter 35 Grad. Diese niedrigen Temperaturen sind die Voraussetzung für einen guten Wirkungsgrad der Wärmepumpe. Am Heizkreisverteiler wird jeder Kreis über ein Durchflussmessventil auf die berechnete Wassermenge eingestellt – der hydraulische Abgleich. Ohne ihn werden kurze Kreise überversorgt und lange Kreise bleiben kalt.
Einzelraumregelung
Jeder Raum bekommt einen Thermostat, der über einen Stellantrieb am Verteiler die zugehörigen Kreise öffnet und schließt. Bei sehr gut gedämmten Gebäuden wird zunehmend auf eine träge, konstante Fahrweise ohne ständiges Takten gesetzt. Wird nur ein einzelner Raum an einer sonst mit Heizkörpern betriebenen Anlage mit Fußbodenheizung nachgerüstet, begrenzt ein Rücklauftemperaturbegrenzer die Wärmeabgabe.
Funktionsheizen und Belegreifheizen
Bevor ein Belag verlegt wird, muss der Heizestrich kontrolliert aufgeheizt werden. Das Funktionsheizen nach DIN EN 1264-4 beginnt frühestens nach 21 Tagen bei Zementestrich (7 Tage bei Calciumsulfat), startet bei 25 Grad Vorlauf und steigert täglich bis zur maximalen Auslegungstemperatur. Anschließend folgt das Belegreifheizen, bei dem die Restfeuchte bis zum Grenzwert heruntergefahren wird – bei Zementheizestrich 1,8 CM-Prozent, bei Calciumsulfat-Heizestrich 0,3. Das Aufheizprotokoll ist die Grundlage für die Gewährleistung des Bodenlegers.
Passende Bodenbeläge
Keramische Fliesen und Naturstein leiten die Wärme am besten und sind der ideale Belag. Parkett und Laminat sind geeignet, wenn der gesamte Wärmedurchlasswiderstand des Belags samt Unterlage 0,15 m²·K/W nicht überschreitet; Eiche ist unkritisch, Buche und Ahorn arbeiten stark. Teppich und Kork sind nur mit ausgewiesener Eignung und geringer Dicke zulässig, weil sie die Wärme dämmen und die nötige Vorlauftemperatur nach oben treiben.
Als lastverteilende Schicht gehört der Estrich zum System; bei Nasssystemen werden die Rohre direkt darin eingebettet. Unebenheiten werden vorher mit Ausgleichsestrich oder einer Fließspachtel ausgeglichen.
Abgrenzung der Systeme
Wassergeführt vs. elektrisch
Die wassergeführte Heizung hat höhere Anschaffungs- und Einbaukosten, aber niedrige Betriebskosten und lässt sich mit Wärmepumpe, Gas- oder Pelletkessel und Solarthermie betreiben. Die elektrische Heizung ist billig im Einbau und ideal für punktuelle Fußwärme, aber teuer im Dauerbetrieb. Für die Vollbeheizung eines Hauses ist praktisch immer die wassergeführte Variante die richtige Wahl.
Nasssystem vs. Trockensystem
Das Nasssystem speichert viel Wärme, verteilt sie gleichmäßig und ist langlebig, braucht aber volle Aufbauhöhe und lange Estrich-Trocknungszeiten. Das Trockensystem ist niedrig, leicht und schnell begehbar, reagiert flinker auf Temperaturänderungen, hat aber eine ungleichmäßigere Oberflächentemperatur und geringere Leistung. Im Neubau Nass, in der Sanierung mit Aufbauhöhen-Problem Trocken.
Vollheizung vs. Temperierung
Als Vollheizung deckt die Fußbodenheizung den gesamten Wärmebedarf des Raums – das setzt eine passende Auslegung und eine ausreichend gedämmte Gebäudehülle voraus. Als Temperierung sorgt sie nur für einen warmen Boden, während ein Heizkörper oder ein Handtuchheizkörper die Grundlast trägt – im Bad und bei Teilsanierungen die übliche Lösung.
Fußbodenheizung vs. Wandheizung
Die Wandheizung arbeitet nach demselben Prinzip mit noch niedrigeren Temperaturen und schnellerer Reaktion, benötigt aber freie Wandflächen ohne Möbel davor. Sie wird oft in der Altbausanierung eingesetzt, wo der Boden nicht aufgebaut werden kann, und lässt sich mit einer Fußbodenheizung im selben Kreis kombinieren.
Welcher Belag über welches Heizsystem passt und in welcher Reihenfolge gearbeitet wird, ordnet der Ratgeber Bodenarbeiten ein.
Sicherheit, Lagerung und Entsorgung
Arbeitsschutz
Elektrische Systeme nur von einer Elektrofachkraft anschließen lassen; im Bad gelten die Schutzbereiche nach DIN VDE 0100-701 und ein FI mit 30 Milliampere ist Pflicht. Vor dem Einbetten den Isolationswiderstand jeder Matte messen und protokollieren.
Lagerung
Rohrringe liegend und vor UV-Licht geschützt lagern, Endkappen bis zum Anschluss drauf lassen. Systemplatten trocken und plan lagern. Heizmatten in der Originalverpackung aufbewahren und nicht knicken.
Entsorgung
Verschnitt von Kunststoff- und Verbundrohren ist Kunststoffabfall, Kupfer- und Messingteile des Verteilers sind Metallschrott, ausgebaute Heizmatten Elektroschrott. Ausgebauter Heizestrich ist mineralischer Bauschutt.
