Eine Dehnungsfuge, fachlich meist Bewegungsfuge genannt, ist eine gewollte Trennung zwischen Bauteilen oder Belagsfeldern, damit thermische, feuchtebedingte und setzungsbedingte Bewegungen zwangsfrei ablaufen können. Ohne sie bauen sich Spannungen auf, die als Risse in Estrich, Putz, Fliesenspiegel oder Trockenbauwand sichtbar werden. Dieser Beitrag erklärt die verschiedenen Fugenarten, die zulässigen Feldgrößen bei Estrich und Fliesen, die fachgerechte Ausbildung und die Abgrenzung zu Randfuge, Scheinfuge und Wartungsfuge.
Was ist eine Dehnungsfuge?
Jeder Baustoff ändert sein Volumen mit Temperatur und Feuchte. Ein Zementestrich schwindet beim Austrocknen um etwa 0,4 bis 0,6 Millimeter je Meter, eine dunkle Terrasse dehnt sich in der Sonne um mehr als einen Millimeter je Meter, ein Betonbauteil bewegt sich über die Jahreszeiten. Wird diese Bewegung behindert, entstehen Zug- oder Druckspannungen, die der spröde Belag nicht aufnehmen kann. Die Bewegungsfuge unterbricht den Kraftschluss an einer definierten Stelle, sodass sich die Felder unabhängig bewegen und der Riss dort kontrolliert stattfindet, wo er niemanden stört.
Die wichtigsten Fugenarten
Die Gebäudetrennfuge oder Bauwerksfuge durchtrennt die gesamte Konstruktion vom Fundament bis zum Dach und ist meist 10 bis 25 Millimeter breit; sie muss in jedem angrenzenden Bauteil, auch im Bodenbelag und im Putz, übernommen werden. Die Feldbegrenzungsfuge unterteilt große Estrichflächen in kleinere Felder. Die Randfuge trennt den Estrich von allen aufgehenden Bauteilen. Die Scheinfuge oder der Kellenschnitt ist eine planmäßige Sollbruchstelle, die den Querschnitt nur teilweise schwächt.
Feldgrößen und Anordnung
Bewegungsfugen im Estrich
Unbeheizter Zementestrich wird in Felder von höchstens etwa 40 Quadratmetern mit einer maximalen Kantenlänge um 8 Meter und einem Seitenverhältnis bis 2 zu 1 geteilt. Bei Heizestrich sind die Felder kleiner, und die Fugen folgen der Anordnung der Heizkreise. Zwingend liegt eine Fuge in jedem Türdurchgang, an einspringenden Ecken, an Säulen und dort, wo die Fläche von L nach T oder über Kreuz verspringt. Calciumsulfatestrich schwindet weniger und kommt mit größeren Feldern aus, folgt aber denselben Regeln an Engstellen.
Die Randfuge
Zwischen Estrich und allen Wänden, Stützen und Rohrdurchführungen wird ein 5 bis 10 Millimeter breiter Randdämmstreifen gestellt, der erst nach dem Verlegen des Belags bündig abgeschnitten wird. Die Randfuge nimmt die Ausdehnung des Estrichs auf und verhindert Schallbrücken. Wird sie mit Mörtel, Fliesenkleber oder Putz überbrückt, entstehen Zwangsspannungen und der Trittschallschutz bricht zusammen.
Bewegungsfugen im Fliesenbelag
Alle Fugen des Untergrunds – Gebäudetrennfugen und Estrichfeldfugen – werden im Fliesenbelag lagegleich und in voller Breite übernommen; eine Fliese darf nie über eine Estrichfuge durchgeklebt werden. Zusätzlich werden im Innenbereich Bewegungsfugen im Raster von etwa 8 mal 8 Metern angeordnet, im Außenbereich und auf Balkonen enger, etwa 3 bis 4 Meter. An allen Wänden läuft eine elastische Randfuge. Diese elastischen Fugen werden mit dauerelastischem Dichtstoff über einer Hinterfüllschnur geschlossen.
Bewegungsfugen im Trockenbau und Putz
Lange Trockenbauwände und große abgehängte Decken bekommen etwa alle 15 Meter eine Bewegungsfuge, außerdem an jeder Gebäudetrennfuge und beim Übergang zu anderen Bauweisen. Deckenanschlüsse werden gleitend ausgeführt, damit sich die Rohdecke durchbiegen kann, ohne die Wand zu reißen. Putzflächen über Gebäudetrennfugen erhalten ein Trennfugenprofil; große zusammenhängende Putzflächen werden über Kellenschnitte oder Putzprofile gegliedert.
Fachgerechte Ausbildung
Profile und Fugenbänder
Für stark belastete Böden, Industrieestriche und Flächen mit Rollverkehr werden vorgefertigte Fugenprofile aus Metall oder Hartkunststoff mit elastischem Mittelteil eingebaut, die die Kanten schützen und die Bewegung führen. Bei erdberührten oder wasserbeaufschlagten Bauteilen übernehmen einbetonierte oder aufgeklebte Fugenbänder zusätzlich die Abdichtung.
Elastische Verfugung

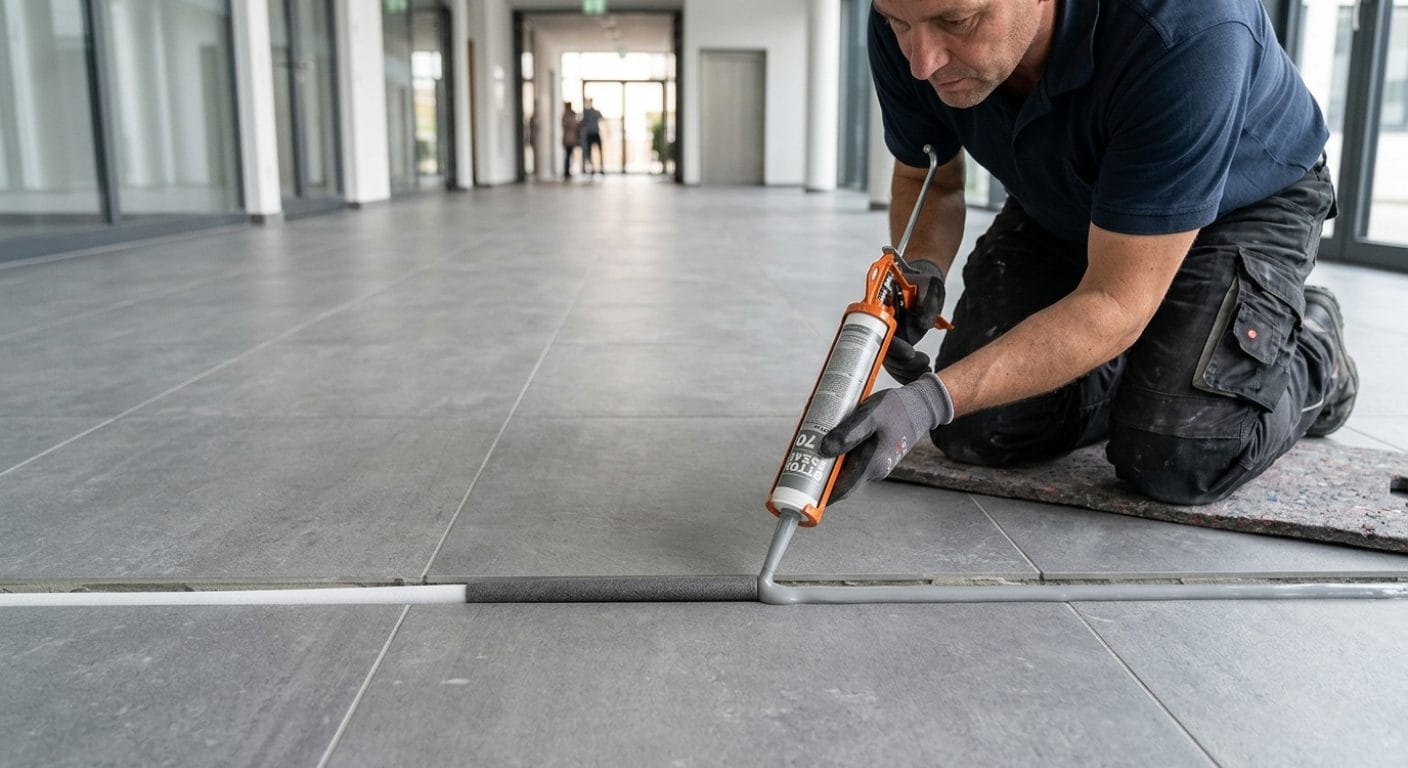

Wird eine Bewegungsfuge mit Dichtstoff geschlossen, gilt die Regel Breite zu Tiefe etwa 2 zu 1, bei Mindestbreiten um 5 Millimeter. Eine runde Hinterfüllschnur aus PE-Schaum begrenzt die Tiefe und verhindert die schädliche Dreiflankenhaftung: Der Dichtstoff darf nur an den beiden Flanken haften, nicht am Grund, sonst reißt er bei der ersten Bewegung ein. Die Flanken werden bei saugenden Untergründen mit Primer vorbehandelt.
Vergessene Fuge nachrüsten
Fehlt eine Bewegungsfuge und zeigt sich bereits ein Riss, wird die Fuge nachträglich eingeschnitten: Der Belag und der Estrich werden entlang der geplanten Linie mit der Fugenschneidmaschine durchtrennt, die Kanten gereinigt, eine Hinterfüllschnur eingelegt und elastisch verfugt. Bei Fliesen wird eine Fliesenreihe herausgetrennt und die Fuge dort neu angelegt. Das ist Schadensbehebung, kein gleichwertiger Ersatz für die von Anfang an geplante Fuge.
Bewegungsfugen im Estrich und im Belag müssen deckungsgleich übereinander liegen. Die elastische Verfüllung übernimmt ein Dichtstoff, der die zu erwartende Bewegung aufnehmen kann.
Abgrenzung zu ähnlichen Begriffen
Dehnungsfuge vs. Randfuge
Die Randfuge ist eine spezielle Bewegungsfuge am Übergang zwischen Estrichfläche und aufgehendem Bauteil. Die allgemeine Dehnungs- oder Feldbegrenzungsfuge liegt mitten in der Fläche und teilt sie in Felder. Beide erfüllen denselben Zweck an unterschiedlichen Stellen; beide dürfen nicht starr verfüllt werden.
Bewegungsfuge vs. Scheinfuge
Die Scheinfuge oder der Kellenschnitt schwächt den Estrichquerschnitt nur um etwa ein Drittel und lenkt den unvermeidlichen Schwindriss an eine gerade Linie. Sie erlaubt keine dauerhafte Bewegung und wird nach dem Austrocknen kraftschlüssig verharzt. Die echte Bewegungsfuge trennt den Querschnitt vollständig und bleibt dauerhaft beweglich.
Gebäudetrennfuge vs. Feldbegrenzungsfuge
Die Gebäudetrennfuge trennt ganze Baukörper oder Bauabschnitte und nimmt große Bewegungen und Setzungsunterschiede auf; sie ist unverrückbar und muss in jeder Schicht durchgezogen werden. Die Feldbegrenzungsfuge ist eine reine Estrichfuge gegen Schwindspannungen und darf bei der Belagsplanung in Maßen verschoben werden, solange die Feldgrößen eingehalten sind.
Wartungsfuge vs. Anschlussfuge
Elastische Silikonfugen an Bewegungs- und Randfugen gelten nach DIN 52460 als Wartungsfugen: Ihr Verschleiß und die Erneuerung nach einigen Jahren sind kein Mangel, sondern normale Instandhaltung. Eine Anschlussfuge im weiteren Sinn ist jeder Übergang zwischen zwei Bauteilen; sie kann starr oder beweglich sein, je nachdem, ob dort Bewegung zu erwarten ist.
Wie Fugen und Risse im Beton dauerhaft instand gesetzt werden, zeigt der Beitrag Betoninstandsetzung.
Sicherheit, Lagerung und Entsorgung
Arbeitsschutz
Das Nachschneiden von Fugen in Estrich und Fliesen erzeugt quarzhaltigen Feinstaub, der die Lunge schädigt: nass schneiden oder absaugen, FFP3-Maske, Gehör- und Augenschutz. Dichtstoffe auf Silikon- oder Polyurethanbasis reizen die Atemwege.
Lagerung
Kartuschen kühl, trocken, stehend und frostfrei lagern; abgelaufene Ware bindet nicht mehr richtig. Hinterfüllschnüre vor UV-Licht und Quetschung schützen, Fugenprofile gerade lagern, Randdämmstreifen trocken halten.
Entsorgung
Ausgehärtete Dichtstoffreste und Profilverschnitt sind Rest- oder Baumischabfall, Kartuschen mit größerem Restinhalt gefährlicher Abfall. Schneidschlamm aus dem Nassschnitt absetzen lassen und den festen Anteil als Bauschutt entsorgen.
