Fenstermontage nach RAL bezeichnet den Einbau von Fenstern und Außentüren nach dem „Leitfaden zur Montage“, den die Gütegemeinschaft Fenster, Fassade und Haustüren gemeinsam mit dem Verband Fenster + Fassade herausgibt. Der Leitfaden regelt, wie die Fuge zwischen Fensterrahmen und Wand aufgebaut, abgedichtet und befestigt wird, damit das Fenster luftdicht, schlagregendicht und wärmebrückenarm sitzt. Dieser Beitrag erklärt das Ebenenprinzip der Anschlussfuge, die Befestigungsregeln, die Vorwandmontage im Dämmniveau und die Abgrenzung zu einer reinen Ausschäumung.
Was ist die Montage nach RAL?
Der Begriff „RAL-Montage“ hat sich als Kurzform für eine fachgerechte, nach dem Montageleitfaden ausgeführte Fensterabdichtung eingebürgert. Zugrunde liegt kein Gesetz, sondern eine anerkannte Regel der Technik: der Leitfaden fasst die Anforderungen aus DIN 4108, DIN 18355 (VOB Tischlerarbeiten) und der Normenreihe zum Fensteranschluss praxisgerecht zusammen. Wer „nach RAL“ montiert, dichtet die Fuge dreistufig ab, weist die Lasten planmäßig ab und dokumentiert die verwendeten Systeme. Nicht zu verwechseln ist das mit einem RAL-Farbton – das ist dieselbe Institution, aber ein völlig anderes Thema.
Das Prinzip: innen dichter als außen
Die Anschlussfuge hat drei Ebenen. Innen wird sie luftdicht und dampfbremsend verschlossen, damit keine warme, feuchte Raumluft in die Fuge strömt und dort auskondensiert. In der Mitte sorgt eine vollständige, lückenlose Wärmedämmung für den thermischen Anschluss. Außen wird die Fuge schlagregendicht, aber diffusionsoffen abgeschlossen, damit Feuchte, die trotzdem hineingelangt, wieder austrocknen kann. Der sd-Wert der inneren Ebene muss deutlich höher sein als der der äußeren – Faustregel Faktor 5 bis 10.
Produkte für die drei Ebenen
Für die innere Ebene kommen Anschlussfolien, innen liegende Dichtbänder oder aufspritzbare Dichtmassen zum Einsatz. Die mittlere Ebene wird mit Mineralwolle-Stopfwolle oder niedrigexpandierendem PU-Fugenschaum gefüllt. Die äußere Ebene übernimmt meist ein vorkomprimiertes Fugendichtband (Kompriband) der Beanspruchungsgruppe BG1 für geringe oder BG2 für hohe Schlagregenlast, alternativ eine außen liegende, diffusionsoffene Anschlussfolie. Alle Produkte eines Anschlusses sollten aus einem abgestimmten System stammen.
Befestigung und Lastabtragung
Trag- und Distanzklötze

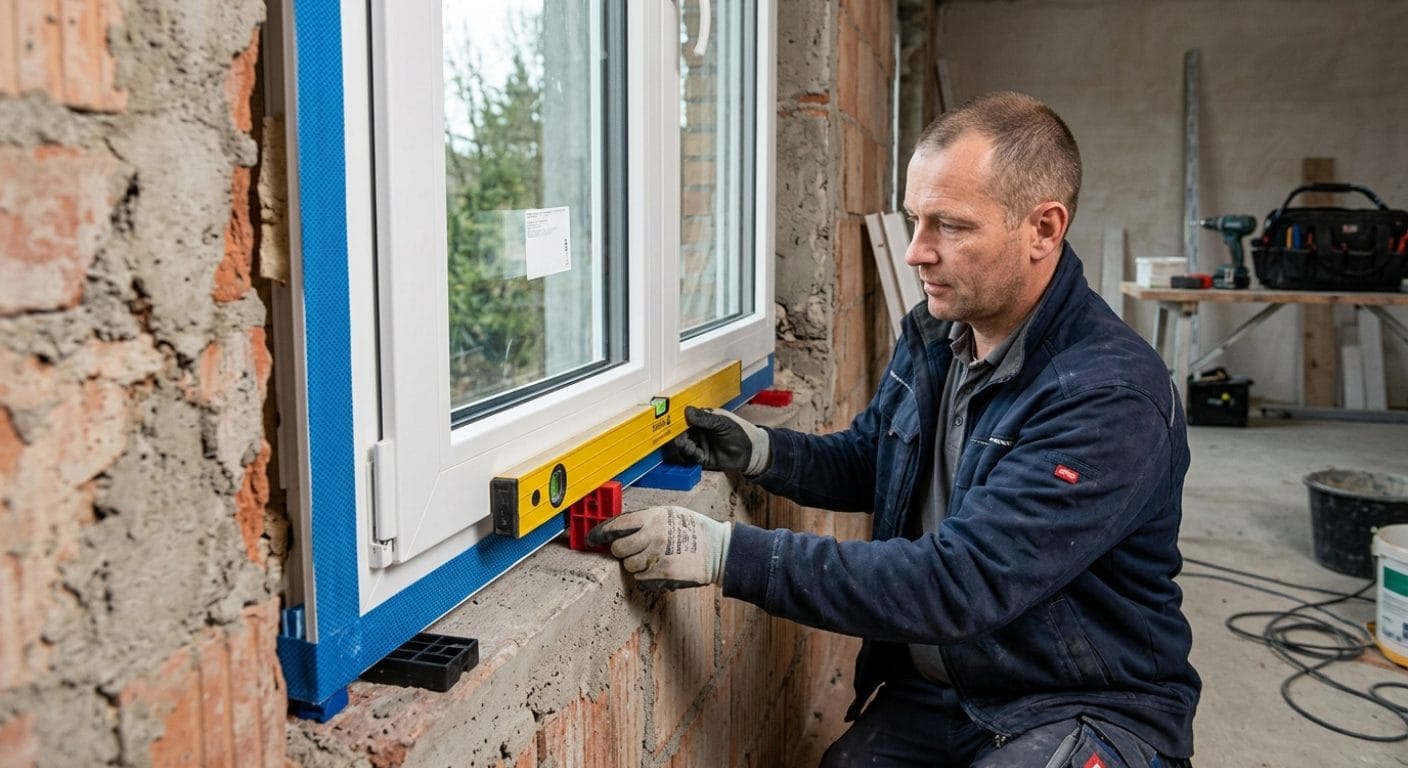

Bevor das Fenster befestigt wird, wird es mit Tragklötzen im Öffnungsbereich ausgerichtet, die das Eigengewicht auf die Brüstung abtragen. Distanzklötze gegenüber den Verriegelungspunkten verhindern, dass sich der Rahmen beim Anziehen der Schrauben verzieht. Die Klötze bestehen aus druckfestem Kunststoff oder imprägniertem Hartholz und bleiben dauerhaft im Bauwerk. An den Ecken werden sie nie direkt gesetzt, sondern um 5 bis 10 Zentimeter versetzt.
Abstände der Befestigungsmittel
Der Montageleitfaden gibt maximale Achsabstände der Befestigungspunkte vor: bei weißen Kunststofffenstern etwa 700 Millimeter, bei Holz- und Metallfenstern sowie farbigen Kunststoffprofilen etwa 800 Millimeter. Der Abstand von der Rahmeninnenecke zum ersten Befestigungspunkt beträgt 100 bis 150 Millimeter. Befestigt wird mit Rahmendübeln, Bolzenankern oder Montagelaschen, je nach Wandbaustoff und Einbaulage. In Hochlochziegel wird ohne Schlag und mit Injektionsanker gearbeitet, damit die Stege nicht brechen.
Fugenbreite und Bewegung
Die Fugenbreite richtet sich nach dem Rahmenmaterial und der Elementlänge, weil sich die Profile bei Erwärmung ausdehnen. Weißes PVC dehnt sich um etwa 1,6 Millimeter je Meter und 50 Kelvin, dunkles PVC fast doppelt so stark, Aluminium etwa 1,2 Millimeter, Holz kaum. Für ein zwei Meter breites weißes Fenster ergibt sich eine Sollfugenbreite von rund 10 Millimetern, für dunkle oder große Elemente 15 bis 20 Millimeter. Zu enge Fugen führen zu Verspannung, Knacken und gerissenen Dichtbändern.
Einbaulage und Ablauf
Position in der Wand
In einer monolithischen Wand ohne Außendämmung sitzt das Fenster im mittleren Drittel der Wanddicke. Bei einem Wärmedämm-Verbundsystem wird es möglichst weit nach außen gesetzt, idealerweise in die spätere Dämmebene, damit die Dämmung den Rahmen überdeckt und die Wärmebrücke am Anschluss klein bleibt. Das reduziert den längenbezogenen Psi-Wert des Anschlusses spürbar.
Vorwandmontage im Dämmniveau
Sitzt das Fenster vor der tragenden Wand in der Dämmebene, wird es mit Konsolen und Auslegern aus druckfestem Spezialschaum oder verzinktem Stahl an der Rohwand verankert. Diese Vorwandmontage ist aufwendiger, bringt aber den besten wärmetechnischen Anschluss und wird bei Passivhaus- und Förderprojekten oft verlangt. Die Lastabtragung muss hier statisch nachgewiesen werden, besonders bei schweren Dreifachglas-Elementen.
Ablauf einer fachgerechten Montage
Zuerst wird die Laibung geprüft, gereinigt und bei saugendem oder sandendem Untergrund grundiert. Dann wird die innere Abdichtung vorbereitet (Folie am Rahmen vorkonfektioniert oder Dichtband aufgeklebt). Das Element wird mit Tragklötzen ausgerichtet, lot- und fluchtgerecht fixiert und befestigt. Anschließend wird die Fugendämmung eingebracht, die innere Ebene an die Wand angearbeitet und zuletzt die äußere Ebene mit Kompriband oder Folie geschlossen. Erst danach folgen Fensterbank, Laibungsputz und Anstrich.
Fensterbank und Anschlussdetails
Die äußere Fensterbank wird mit mindestens 5 Grad Gefälle, seitlichen Bordstücken und Endkappen sowie einem Dichtband unter der Bank montiert; sie muss sich längs bewegen können. Die innere Fensterbank schließt die luftdichte Ebene nicht ab, sondern wird auf sie aufgesetzt. Rollladenführungsschienen, Raffstore-Konsolen und Leibungsdämmung werden in den Anschluss integriert, ohne die Dichtebenen zu durchstoßen.
Der Bauanschluss ist die Fuge, in der Abdichtung, Dämmung und Lastabtragung zusammentreffen — hier entscheidet sich, ob eine Montage dicht bleibt. Auch die Laibung gehört dazu: gedämmt und an die Dichtebenen angeschlossen senkt sie das Risiko von Tauwasser am Fensterrand.
Abgrenzung zu ähnlichen Begriffen
RAL-Montage vs. reines Ausschäumen
Beim reinen Ausschäumen wird die Fuge nur mit PU-Schaum gefüllt und der Überstand abgeschnitten. Der Schaum dämmt, ist aber weder luftdicht noch dauerhaft schlagregendicht: er nimmt Wasser auf, altert unter UV-Licht und reißt bei Bauteilbewegung. Die RAL-Montage nutzt den Schaum nur als mittlere Dämmebene und ergänzt innen und außen die eigentlichen Dichtebenen.
Kompriband vs. Silikonfuge
Ein vorkomprimiertes Dichtband nimmt Bauteilbewegungen über seinen gesamten Arbeitsbereich schadfrei auf und ist diffusionsoffen. Eine reine Silikon- oder Acrylfuge außen ist eine Wartungsfuge: sie reißt bei größerer Bewegung ab, wird spröde und muss nach einigen Jahren erneuert werden. Als alleinige äußere Abdichtung ist eine Spritzfuge im RAL-Sinn nicht zulässig.
Laibungsmontage vs. Vorwandmontage
Bei der Laibungsmontage sitzt das Fenster in der Öffnung der tragenden Wand und wird direkt verdübelt. Bei der Vorwandmontage sitzt es davor in der Dämmebene auf Konsolen. Die Laibungsmontage ist Standard und günstiger, die Vorwandmontage wärmetechnisch besser und bei sehr dicken Dämmungen oder Passivhaus nötig.
Montage nach RAL vs. RAL-Gütezeichen des Fensters
Das RAL-Gütezeichen 716 bewertet die Herstellung des Fensters selbst – Profil, Beschlag, Verglasung, Toleranzen. Die Montage nach dem Leitfaden bewertet den Einbau. Ein gütegesichertes Fenster kann schlecht montiert sein und umgekehrt; für die Funktion in der Wand zählen beide.
Sicherheit, Lagerung und Entsorgung
Arbeitsschutz
Fensterelemente sind schwer und kippgefährlich: rund 25 Kilogramm je Quadratmeter beim Zweifachfenster, über 35 beim Dreifachelement. Ab etwa 50 Kilogramm zu zweit oder mit Glassauger arbeiten, an der Fassade nur mit Absturzsicherung. PU-Schaum reizt Augen und Atemwege.
Lagerung
Fenster aufrecht und leicht geneigt auf Kanthölzern lagern, nie flach, weil sich die Rahmen sonst durchbiegen; trocken und ohne direkte Sonne. Schaumdosen stehend zwischen 5 und 25 Grad, Kompribänder kühl in der Originalverpackung.
Entsorgung
Alte Fenster nach Materialien trennen: Isolierglas als Flachglas zum Recycling, PVC-Profile zur werkstofflichen Verwertung, Holzrahmen als behandeltes Altholz, Beschläge als Metallschrott. Dosen mit Restdruck gehören zur Schadstoffsammlung.
